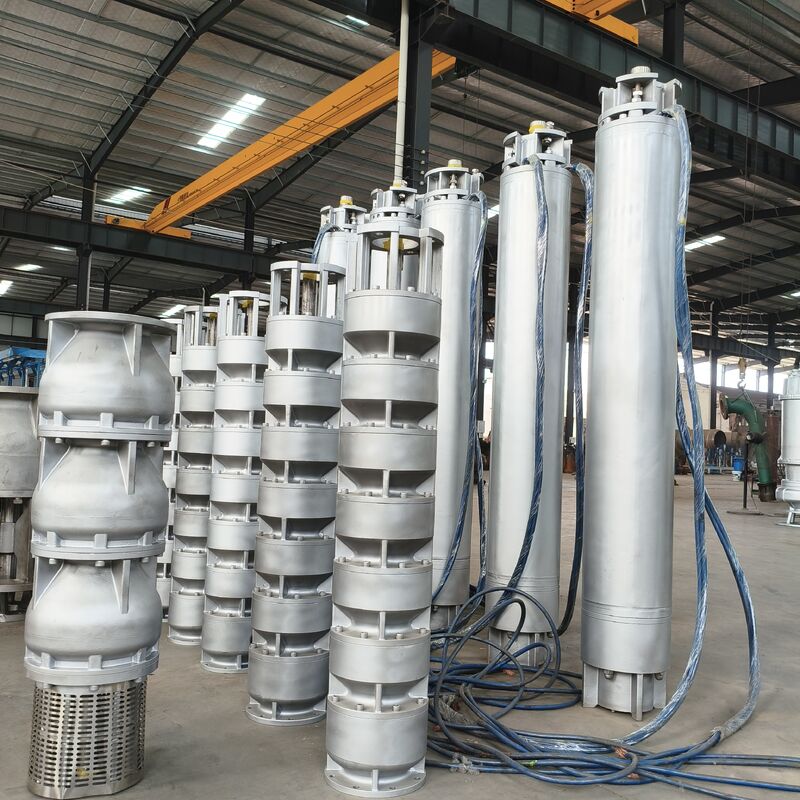

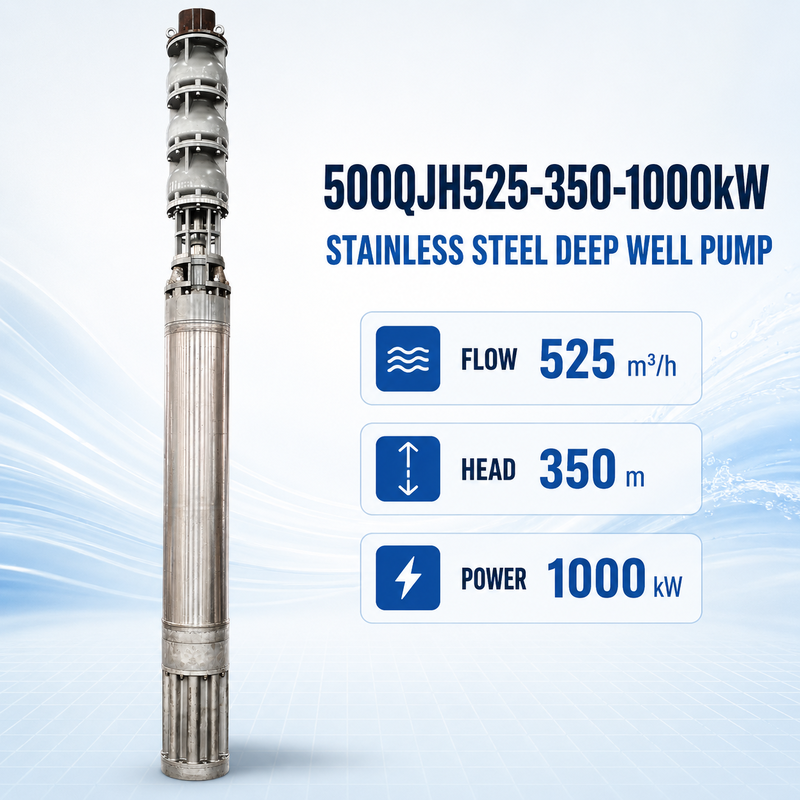

525 m³/h流量 350 m揚程 1000 kW出力 ステンレス製深井戸水中ポンプ 海水用

の500QJH525-350-1000kW ステンレス鋼深井戸ポンプ定格流量を必要とするプロジェクト向けに設計された高出力多段水中ポンプです。525m3/hと評価されたヘッド350メートル。

によって駆動されます1000kW水中モーター、このポンプは、大規模な工業用水の供給、深層地下水の抽出、鉱山用水システム、都市インフラ、高地への送水用に評価できます。

ステンレス鋼のグレード、モーターの電圧、周波数、ケーブルの仕様、始動方法は、水の分析、電力網、設置条件に応じて選択する必要があります。

定格流量と揚程は、指定された動作点を表します。実際の性能は、動的な水位、パイプの直径、パイプラインの長さ、標高差、水力損失によって異なります。

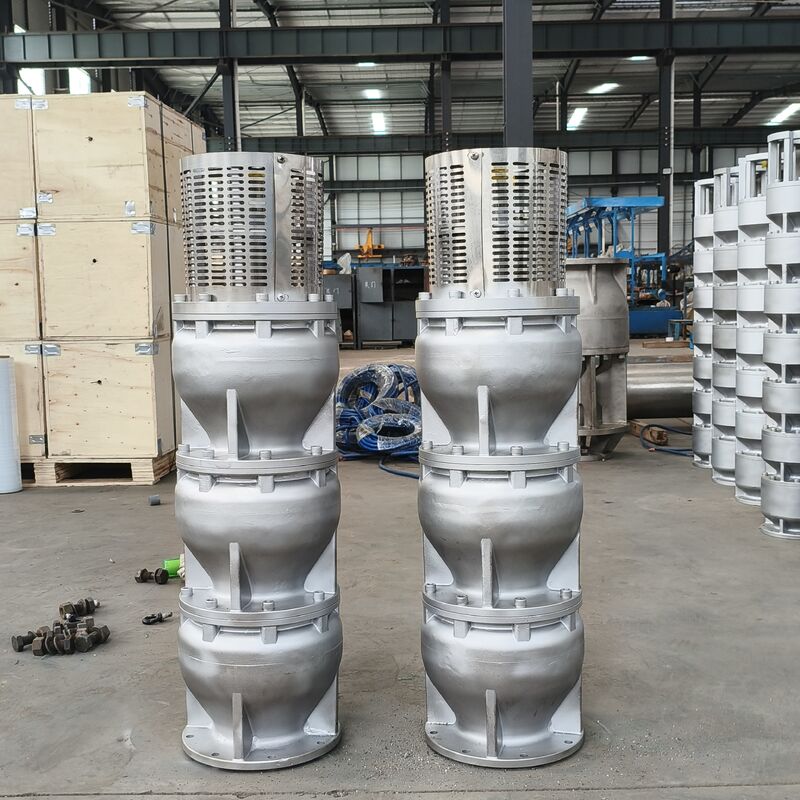

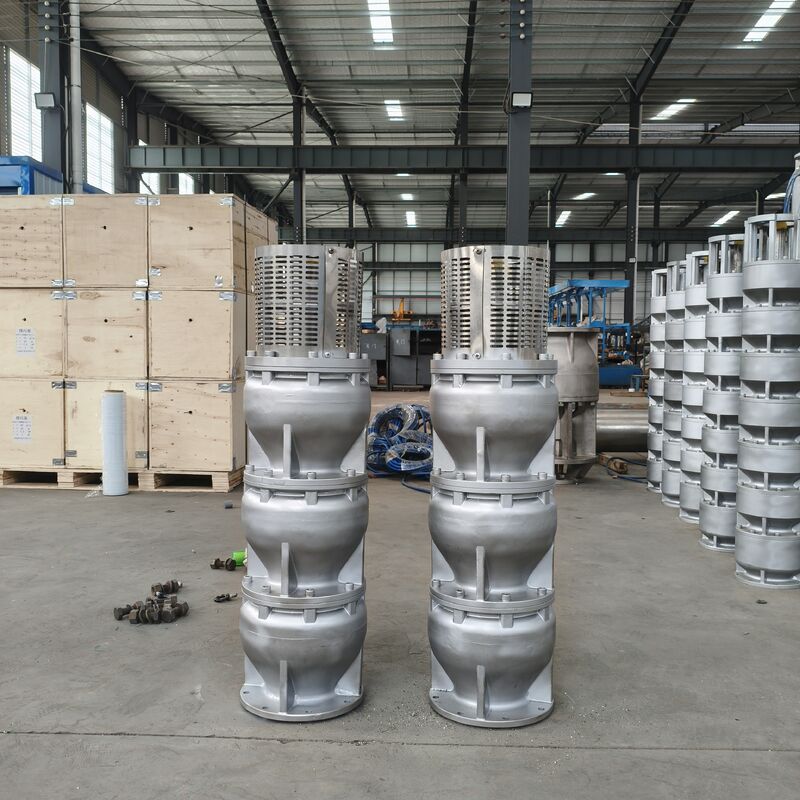

500QJH525-350-1000kW は、複数のインペラステージを使用して、定格揚程 350 メートルに必要な圧力を生成します。

このタイプの高出力プロジェクトの場合、井戸の深さだけに基づいてポンプヘッドを選択すべきではありません。ダイナミックヘッドの合計には以下が含まれる必要があります。

• 揚水水位と吐出口の高低差
• 静的な水位と動的な水位の間の変動
• 排出パイプラインによる摩擦損失
• バルブ、エルボ、継手による局所的な損失
• 最終出口での必要圧力
• 運転水位の変化の可能性

過剰な揚程を選択すると、消費電力が増加し、ポンプが推奨範囲外で動作する可能性があります。ヘッドが不十分な場合、システムが必要な流量に到達できない可能性があります。したがって、完全な水力計算は生産前に完了する必要があります。

ポンプは汲み上げる液体に応じてさまざまなステンレス鋼グレードを使用して製作できます。

SS304 は、塩化物含有量が制限され、軽度の腐食条件を備えた一般的な上水用途に検討できます。

SS316 および SS316L は、工業用水、弱塩水、および特定の腐食環境に対する耐食性を向上させます。実際の塩化物濃度と温度はさらに評価する必要があります。

Duplex 2205 は、機械的強度が高く、塩化物関連の腐食に対する耐性が向上しています。要求の厳しい工業用水プロジェクトや沿岸水プロジェクトで評価できます。

スーパー デュプレックス 2507 は、厳しい海洋環境、高塩化物水、海洋用途での使用を検討できます。

最終的な材料は以下を使用して決定する必要があります。

• 塩化物濃度
• pH値
• 液温
• 溶解固体
• 砂または浮遊粒子
• 予想される営業時間
• 必要なサービス環境

「ステンレス製ポンプ」という記載は、すべてのステンレス鋼グレードが海水に適していることを意味するものではありません。

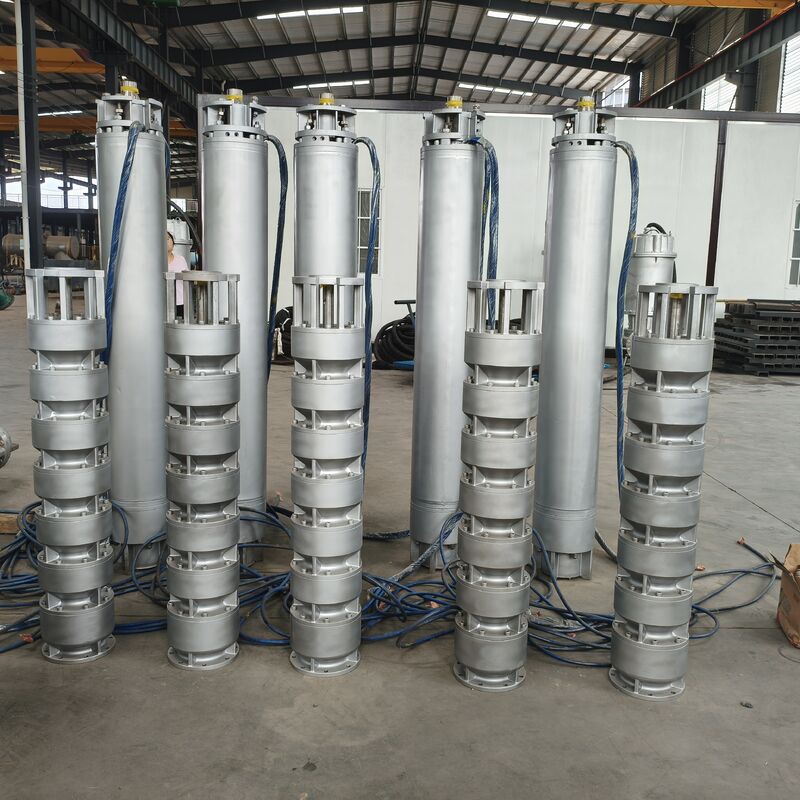

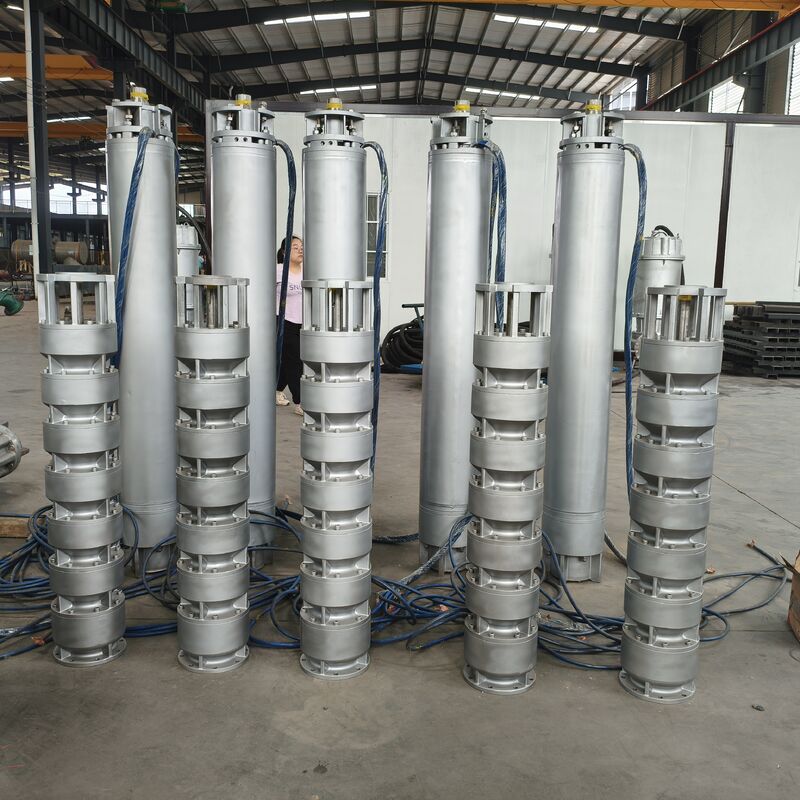

ポンプは、1000 kW の水を満たした水中モーターによって駆動されます。モーター内のきれいな水が冷却とベアリングの潤滑をサポートします。

試運転前に、取扱説明書に従ってモーターの充填状態を確認する必要があります。外部冷却を維持するために、モーターは動作中十分に水没したままにしておく必要があります。

電気的構成は次に従って確認する必要があります。

• サイトの電圧と周波数
• 利用可能な変圧器容量
• 系統始動電流の制限
• 電源ケーブルの長さ
• 設置深さ
• 許容電圧降下
• 制御と保護の要件

これは高出力モーターであるため、始動システムと電気保護は完全なポンプ システムの一部として設計する必要があります。型番から電圧を推測するものではありません。

500QJH525-350-1000kW ステンレス鋼井戸ポンプは、次の点で評価できます。

• 大規模な地下水取水
• 工業用原水供給
• 地方自治体の給水プロジェクト
• 鉱山の給排水
• 高所の水の輸送
• 貯水池から植物への水の移動
• 水処理施設
• 発電所の水システム
• 工業用冷却水供給
• 大規模な農業用灌漑プロジェクト
• 適切な材料を使用した海岸取水口
• 検証された材料選択による海水取水口

最終的な適合性は、液体、設置構造、必要な動作点、および電気的条件によって異なります。

ポンプは通常垂直に設置され、完全に水没して動作します。製造および設置の前に、次の情報を確認する必要があります。

• 井戸または取り付け直径
• 静水位
• 動的な水位
• 最低使用水位
• ポンプ設置深さ
• ポンプセット全長
• 吐出管径
• パイプラインの材質と長さ
• 持ち上げとサポートの配置
• ケーブルルートとケーブル長
• 逆止弁の位置
• 利用可能な昇降装置

設置構造は、完全なポンプ セット、吐出パイプ、ケーブル、水柱の重量を支える必要があります。

高出力ポンプの場合、機器がプロジェクト現場に到着する前に、吊り上げポイント、接続コンポーネント、および設置手順を確認する必要があります。

制御システムは、モーターの電力とローカルの電気ネットワークに従って構成する必要があります。プロジェクトによっては、システムに次のものが必要になる場合があります。

• 過負荷保護
• 短絡保護
• 欠相保護
• 相順保護
• 電圧監視
• モーター温度監視
• 水位監視
• 空運転保護
• 始動電流制御
• 圧力と流量の監視

可変周波数ドライブは、モーターの互換性、冷却条件、および許容動作速度範囲を確認した後にのみ選択してください。

500QJH525-350-1000kW が適切かどうかを確認するには、以下を提供してください。

• 必要な流量 (m3/h)
• 必要な全ダイナミックヘッド
• 液体の種類と完全な水の分析
• 静的および動的水位
• 設置深さ
• 井戸または吸気寸法
• パイプラインの直径と全長
• 放水点の標高
• サイトの電圧、周波数、位相
• 利用可能な変圧器容量
• 必要なステンレス鋼グレード
• 電源ケーブルの長さ
• 毎日の営業時間
• 始動および制御要件

納入前に、確認済みの技術協定に照らしてポンプ構成をチェックする必要があります。検査には以下が含まれる場合があります。

• ポンプのモデルと定格パラメータ
• モーターの電力、電圧、周波数
• ステンレス鋼種
• ポンプとモーターの寸法
• ケーブル仕様
• 電気絶縁
• 回転方向
• 付属品
• 梱包と吊り上げのポイント

パフォーマンス テストとプロジェクトの文書化は、生産前に合意する必要があります。 「高い効率」や「安定した性能」などの一般的な表現に置き換えるのではなく、実際のテスト値を記録する必要があります。
