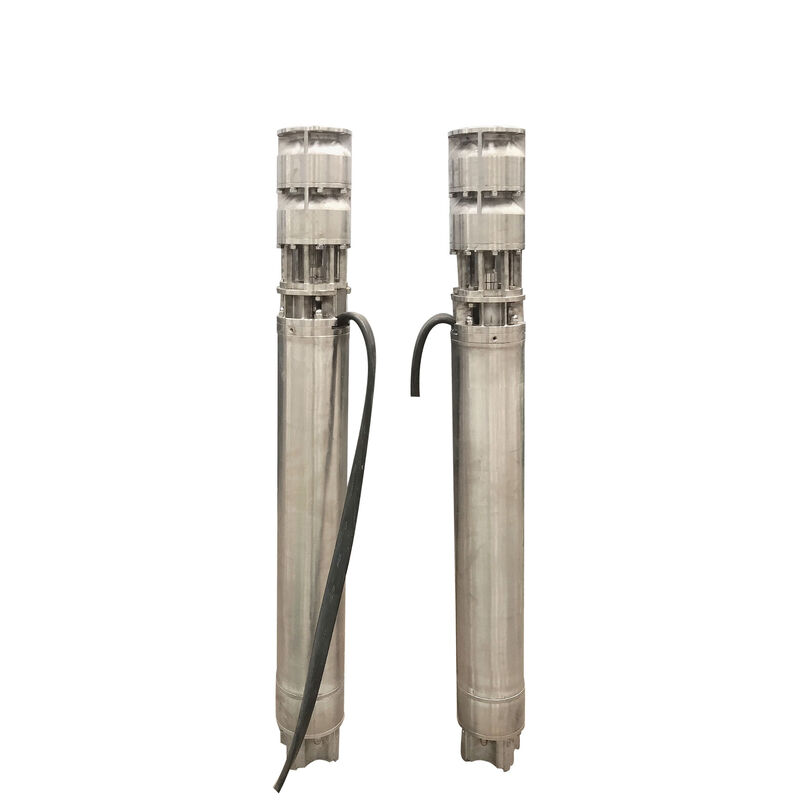

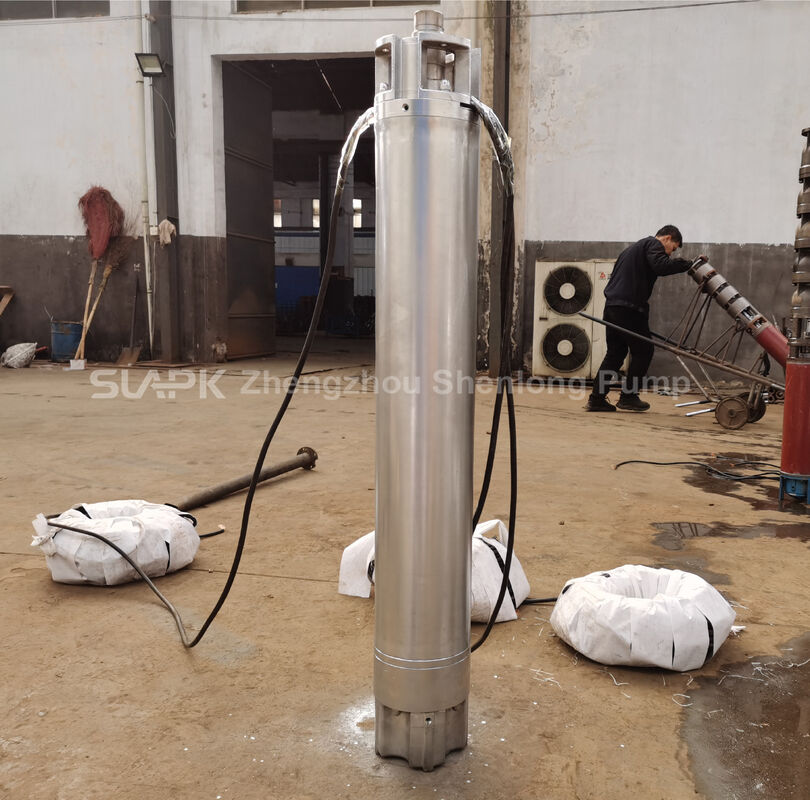

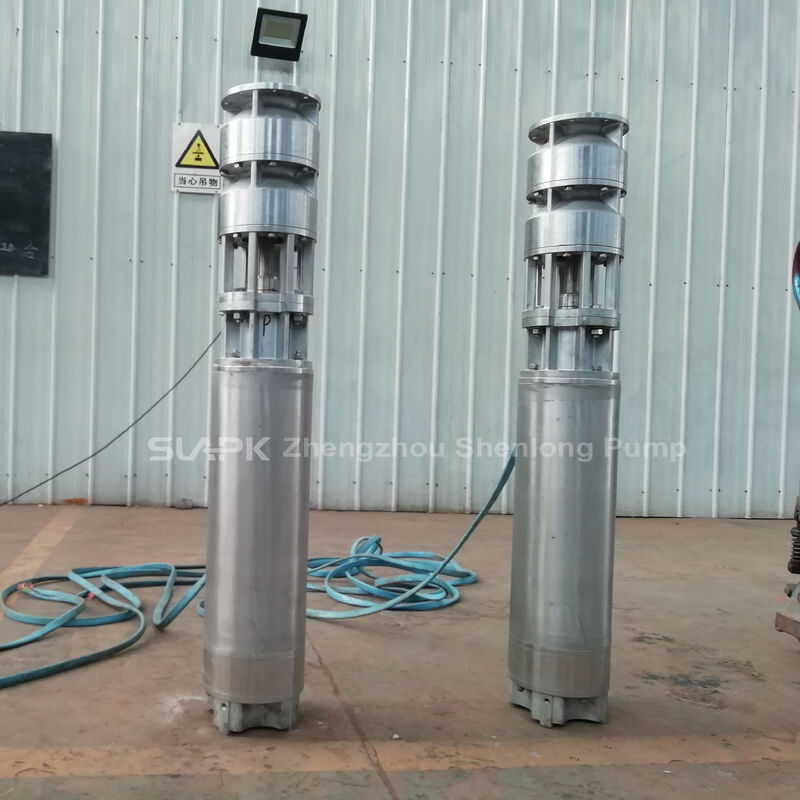

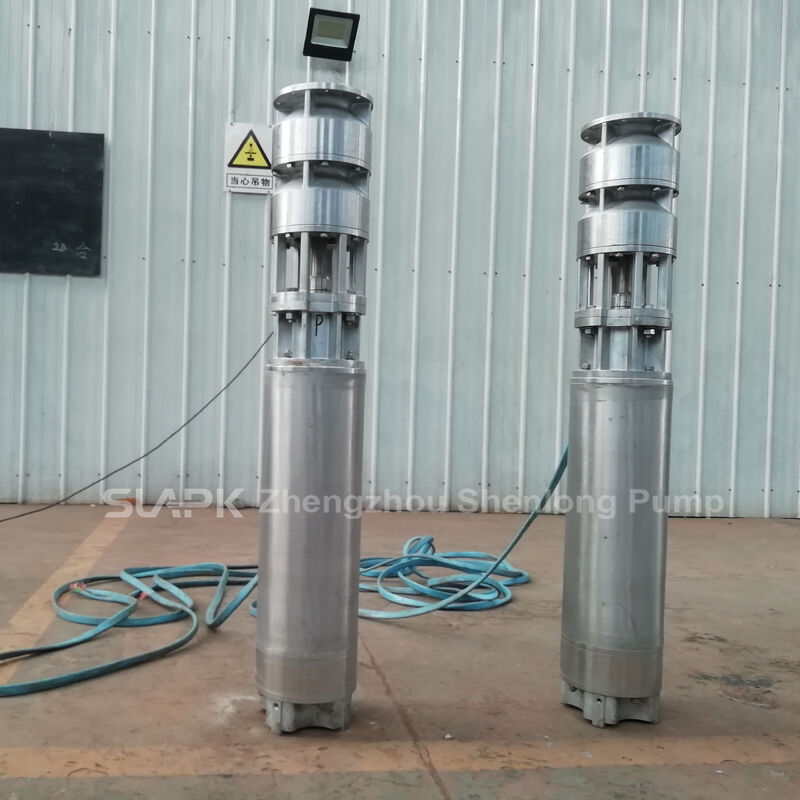

QJHシリーズ 304ステンレス鋼深井戸水中ポンプ 揚程150m 流量70-230m³/h

QJHシリーズは,高流量,高頭水供給および排水プロジェクトのための垂直多段階深井潜水ポンプのシリーズです. 6つのモデルは70〜230m3/hの定量流量に対応しています.各モデルは 150 m の名目頭を持っています配合モーターの電力は45 kWから160 kWの範囲で,すべてのモデルは3相 380V 50Hzの電源を使用しています.

ポンプセットは304ステンレス鋼を使用し,この材料と互換性のある清潔な水と軽く腐食性のある水のために設計されています.ポンプと潜水機は,表面のプリミングなしで水中で動作します典型的な任務には,深井抽出,産業供給,農業灌水,鉱山排水,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道タンクの充填と長距離水輸送.

70~230m3/hの名流は,異なる抽出量,施設需要,パイプライン容量に対応します.150m の一般的な名目頭は,同様の圧力要件を有するプロジェクト内のモデル比較を簡素化します.

304級のステンレス鋼は,適合した水中での良好な一般的な耐腐蝕性および機械的強度を提供します.適性については,温度,pH,塩化物濃度,溶けた物質と他の腐食成分.

複数のプロペラー段階が液体の圧力を徐々に増加させ,深層リフティング,長距離転送,およびかなりの出口圧を必要とするシステムをサポートします.ポンプ曲線とシステム曲線の両方に対して最終用点を確認しなければならない..

6つのモデルは3相380V50Hzの電源を使用します始動方法と保護設定は, 45~160 kW のモーターの定位値と,現場の電力網の容量に一致しなければならない..

パンプとモーターは水面以下で動作し,表面のプリミングをなくし,表面の配置を簡素化します.モーターを通過する指定された浸水と冷却流量は常に維持する必要があります.

• 深井地下水採取と原水流出
• 市,工業公園,工場の水供給
• 農業用灌輸システムとスプリングラー
• 鉱山排水及び建設用脱水
• 貯水池,貯蔵タンク,高層タンクで満たす
• 遠隔水道輸送とネットワーク強化
• 工業用循環水 304型ステンレス鋼に合致する

中程度の容量深い井戸抽出,灌水および工業用補給水用で約70m3/hを必要とします.その低マッチングパワーは安定した,適度な需要.

中程度の水源局,灌輸システム,工場用水源の場合は90m3/hで定量化します.持続可能な井戸の生産量は想定されたポンプ速度を下回らないことを確認します.

工業用水供給,原水輸送,水保全プロジェクトを含む,150mの頭で115m3/h近くでの作業のために設計されている.それは,エンジニアリングの審査後に,主要なポンプまたは1つのユニットとして並列配置で使用することができます..

高容量深井のリフティング,鉱山水道システム,長いパイプラインのための90kWのモーターで140m3/hの定数速度.電気設計では,特に電源の開始電流を検証する必要があります.電圧低下とモーター保護.

集中供水,農業用水プロジェクト,約170m3 / hを必要とする大規模な産業用用用水のために設計されています.注文前のケーブルスペースとリフティング条件.

このグループの最高流量モデルは,230 m3/h近くの大規模な抽出と転送システムのために設計されています. 160 kWのモーターは,トランスフォーマー容量,起動方法,ケーブルのサイズと保護.

潜水式モーターは,シャフトと多段階駆動器を動かす.水は吸入口を通って入り,連続した駆動器と拡散器段階を通過するにつれて圧力を増加させる.放出水を通って流れます装置全体が水中で動作し,周囲の液体がモーターの冷却,井戸速度,最低の浸水率と開始頻度は,製造者の要件を満たす必要があります..

150mの名目頭は,総井戸深さとは同じではありません.総動力頭には通常以下が含まれます.

• ダイナミック水面から放出点までの垂直上昇
• 出口または下流システムでの必要な残留圧
• リザーパイプと表面パイプラインにおける摩擦損失
• 肘,バルブ,非回帰バルブ,フィッティングを通る局所損失

計算されたシステム曲線とポンプ曲線を比較して実際の動作点を確認する. 井戸深度またはモーターパワーのみ選択すると,不十分な流量が生じる可能性があります.過剰なエネルギー消費オーバーロードや不安定な動作

304級は,多くの清潔な水や軽く腐食性のある水に適していますが,普遍的ではありません.高塩化物含有水,海水,強い酸やアルカリ,高温の液体や高磨砂性のある固体には 316 が必要になる316L,デュプレックスステンレス鋼または他の特殊材料. 選択前に完全な水分析を行い,材料の書面による確認を取得します.

• 必要な流量と総動力頭
• 採掘孔内径,井戸深さ,静的レベル,動的レベル
• 持続可能な井戸出産と季節変動
• 計画されたポンプ設定深さ
• 放出高さ,パイプ長さ,パイプ直径,バルブ配置
• 温度,pH,塩化物レベル,砂含有量,全水分析
• 三相 380V 50Hz ネットワーク容量と許容された起動電流
• 連続または間歇的な作業,日々の稼働時間および開始頻度
• 制御パネル,ケーブル,リザーパイプ,センサー,スペアパーツおよび認証に関する要件

• 掘削孔の内径,直直さ,最大ポンプセット直径,ケーブルクリアランスを設置前に確認します.
• 新しい井戸を掘り出し,徹底的に洗浄することで,砂や破片がポンプに入ることを減らすことができます.
• 正確 に 指定 さ れ た 引き上げ 管,引き上げ 装置,水 に 耐える ケーブル 接頭 を 使用 し て ください.ポンプ を 電源 ケーブル に つなげ て 引き上げたり 吊り上げたり する こと は 決して し て は なり ませ ん.
• 動作水位を指定された最低浸水値以上に保ち,エンジンの周りの効果的な冷却流量を維持する.
• 直接オンライン,ソフトスタート,低電圧または互換性のある変頻スタートを,モーターの定位値とグリッド条件に応じて選択する.
• 短回路,過負荷,相損失,低電圧,超電圧,ドライラン,漏れ防止を必要に応じて提供する.
• 初期起動後,電圧,電流,圧力,流量,振動,放出された水砂の含有量を記録する.
• 適格なスタッフは,マニュアルと地方規則に従って設置,配線,稼働,保守を完了しなければならない.

ええ 提供されたモデルデータによると 全6つのモデルは 150mの名目頭を持っています実際の稼働流量と頭はまだポンプの曲線とシステムの抵抗に依存.

これはモデルだけで仮定すべきではない.モデル定義と実際のポンプ直径は異なるが,ケーブル,関節,設置クリアランスにもスペースが必要である.測定された掘削孔直径を表示し,承認された寸法図を確認します..

304級は,専用の技術審査なしに,一般的に海水には使用すべきではありません. 塩化物は,穴と裂け目の腐食を引き起こす可能性があります. 316Lを考慮してください.デュプレックスステンレス鋼または他の海水耐性材料密封装置,ケーブル,モーターの構造を

VFDは,モーターが適しているかを確認した後でのみ評価できます.最小周波数,加速,減速,冷却速度,出力フィルタとモーター保護が正しく設定されている必要があります.ドライブ容量とケーブル長さも考慮する必要があります.

必要な作業点と承認されたポンプ曲線から選択し,最大流量を連続動作点として使用する.選択された関税は,効率性を考慮しながら,許容範囲内にとどまるべきである.持続可能な井戸出産率です

目標流量,総頭,掘削孔データ,水分析,パイプラインの詳細,電力条件,設置要件を提供します.その後,サプライヤーはモデル,材料,モーター,技術提案とオートメントの発行前に制御装置とアクセサリー.
