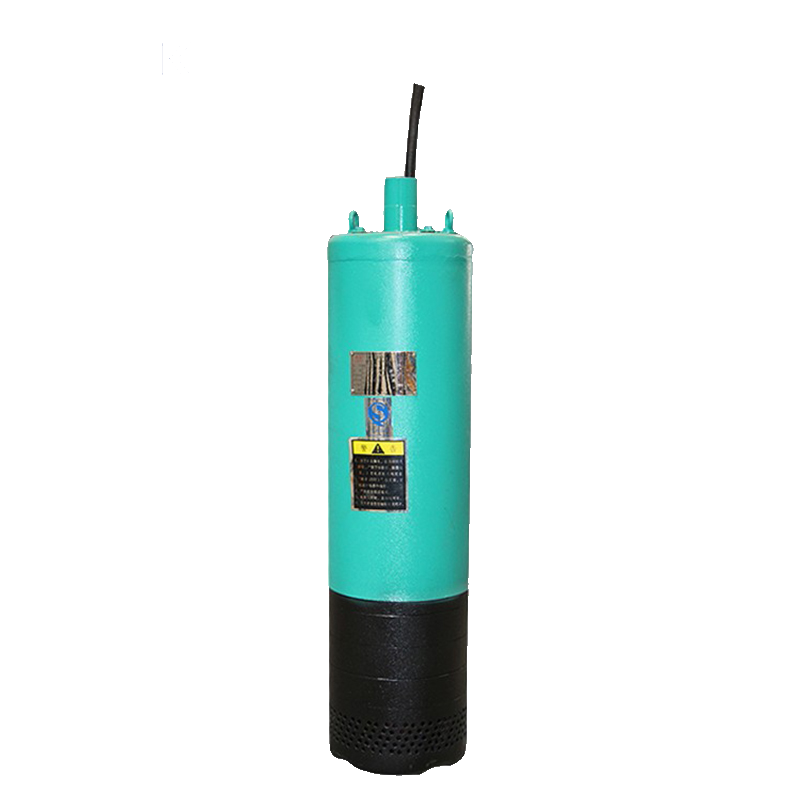

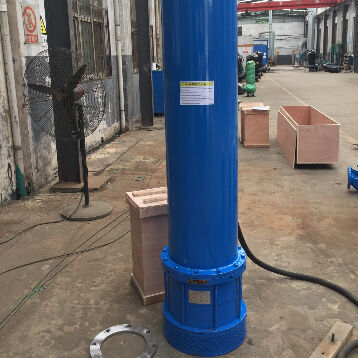

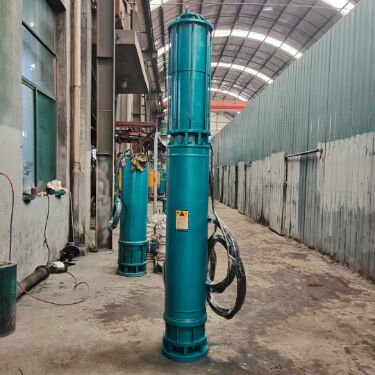

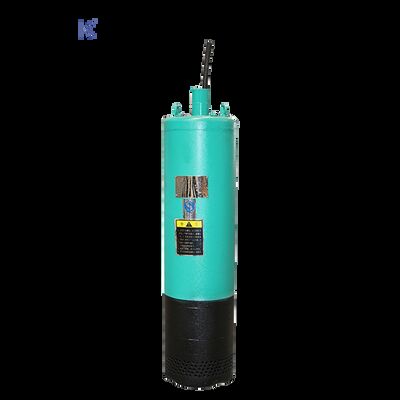

底吸水電気潜水ポンプ 高頭排水と低水位抽出のために設計

製品の説明

深坑排水用高揚程多段式底吸式潛水污水泵

深層掘削プロジェクトにおいて、真の課題は「水の移動」ではなく、不安定な条件下で、狭いピットから大量の水を中断なく汲み上げることです。従来の汚水ポンプは、吸込水位の低下、揚程要求の増加、または異物濃度の増加時に故障します。

「高揚程多段式底吸込式潜水汚水ポンプ」は、揚程、連続運転、および詰まり防止の信頼性がミッションクリティカルな深坑排水シナリオのために特別に設計されています。1. 深坑排水に異なるポンプアーキテクチャが必要な理由ほとんどの標準的な潜水汚水ポンプは次のとおりです。

単段式

側面吸込

• 低〜中揚程用に設計

• 深井戸、基礎ピット、鉱山水槽、または地下ユーティリティチャンバーでは、通常、次の状況に直面します。

• 40m〜150mの垂直揚程

限られた設置スペース

• 堆積物が多い廃水

• 低い残留水位要件

• 24時間年中無休の連続運転

• ここで「多段式＋底吸込式」構成が構造的に優れています。

• 2. コアエンジニアリング構造

多段式高揚程設計マルチインペラ油圧構造により、次のことが可能になります。安定した高揚程出力

各段のラジアル荷重の低減

深揚程条件下での高効率

モーター過負荷リスクの低減

• 単段ポンプと比較して、揚程曲線はより安定しており、高揚程ポイントでの単位流量あたりのエネルギー消費量は低くなります。

• 底吸込構造

• 底吸込構成により、次のことが可能になります。

• 最小残留水位までの最大排水

低水位条件下での冷却性能の向上

狭いピットでの吸込性能の向上

この設計により、ピットの床近くまで水を排水でき、手作業による清掃を削減できます。

• 高耐久性汚水処理能力

• 油圧チャネルは、次の用途に最適化されています。

• 固形物処理

砂混じりの水

建設スラッジ

繊維状異物（オプションの切断機構付き）

• インペラオプション：

• 密閉型多段インペラ

• 半開放型詰まり防止設計

• 研磨性流体用の耐摩耗性合金バージョン

3. 一般的な適用シナリオ

• このポンプは「通常の」排水用ではありません。高需要環境向けに構築されています。

• 深基礎ピット排水

• 鉱山立坑排水

地下駐車場建設

トンネルおよび地下鉄掘削プロジェクト

• 産業用サンプシステム

• 自治体緊急洪水ポンプ

• プロジェクトで安定した高揚程と底レベル排水が必要な場合、この構成は、水平遠心ポンプまたは地上設置型システムよりも大幅に信頼性が高くなります。

• 4. 性能範囲（カスタマイズ可能）

• 一般的な動作パラメータ：

• 流量：10〜500 m³/h

揚程：40〜150メートル

電力：7.5〜160 kW

電圧：380V / 415V / 440V / 660V

• 周波数：50Hz / 60Hz

• 絶縁クラス：F / H

• 保護：IP68

• 材質オプション：

• 鋳鉄

• ダクタイル鋳鉄

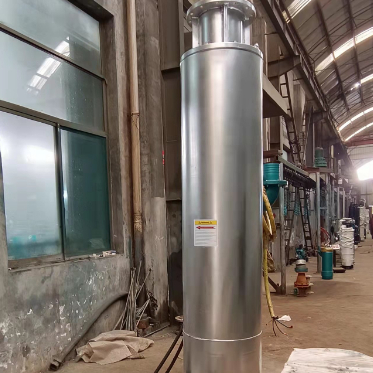

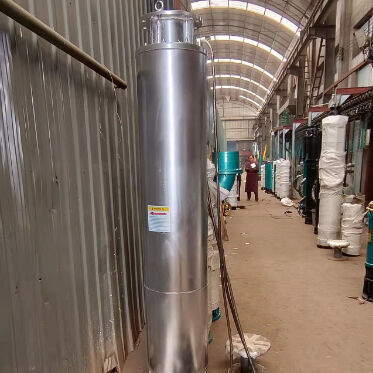

• ステンレス鋼（304 / 316）

研磨性条件下での高クロム合金

• 5. 従来のシステムに対するエンジニアリング上の利点

• 地上ポンプと比較して

• プライミング不要

• 長い吸込配管からのキャビテーションリスクなし







コンパクトな設置フットプリント

配管の複雑さが少ない

• 標準的な潜水汚水ポンプと比較して

• より高い揚程能力

• より良い底レベル排水

• より強い過負荷耐性

深揚程ポイントでの効率向上

• 6. 運用信頼性設計

• 過酷な条件下での長寿命を確保するために：

• ダブルメカニカルシール（SiC-SiCオプション）

• オイルチャンバー漏れ検出

過熱保護

高耐久性ベアリング

• 強化シャフト設計

• オプションのソフトスタート/VFD互換性

• 連続運転（S1）は標準構成です。

• 7. カスタムエンジニアリングサポート

• 各深坑条件は異なります。当社は次のものを提供します。

• プロジェクトベースの油圧選定

揚程損失計算

ケーブル長カスタマイズ

防爆オプション（必要な場合）

• 制御盤統合

• OEM/ODM生産サポート

• 必要な流量、垂直揚程、媒体の種類、設置深度をお知らせください。一般的な推奨ではなく、最適化されたポンプモデルを提供します。
