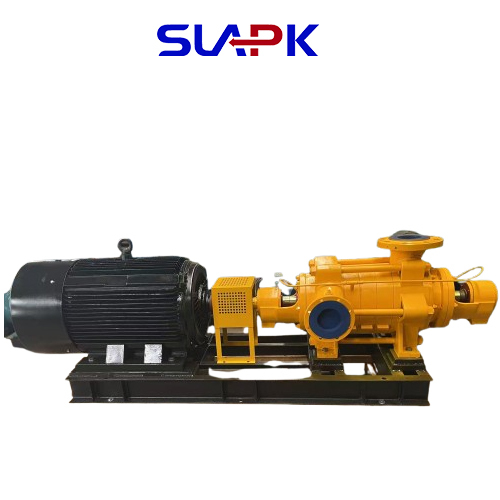

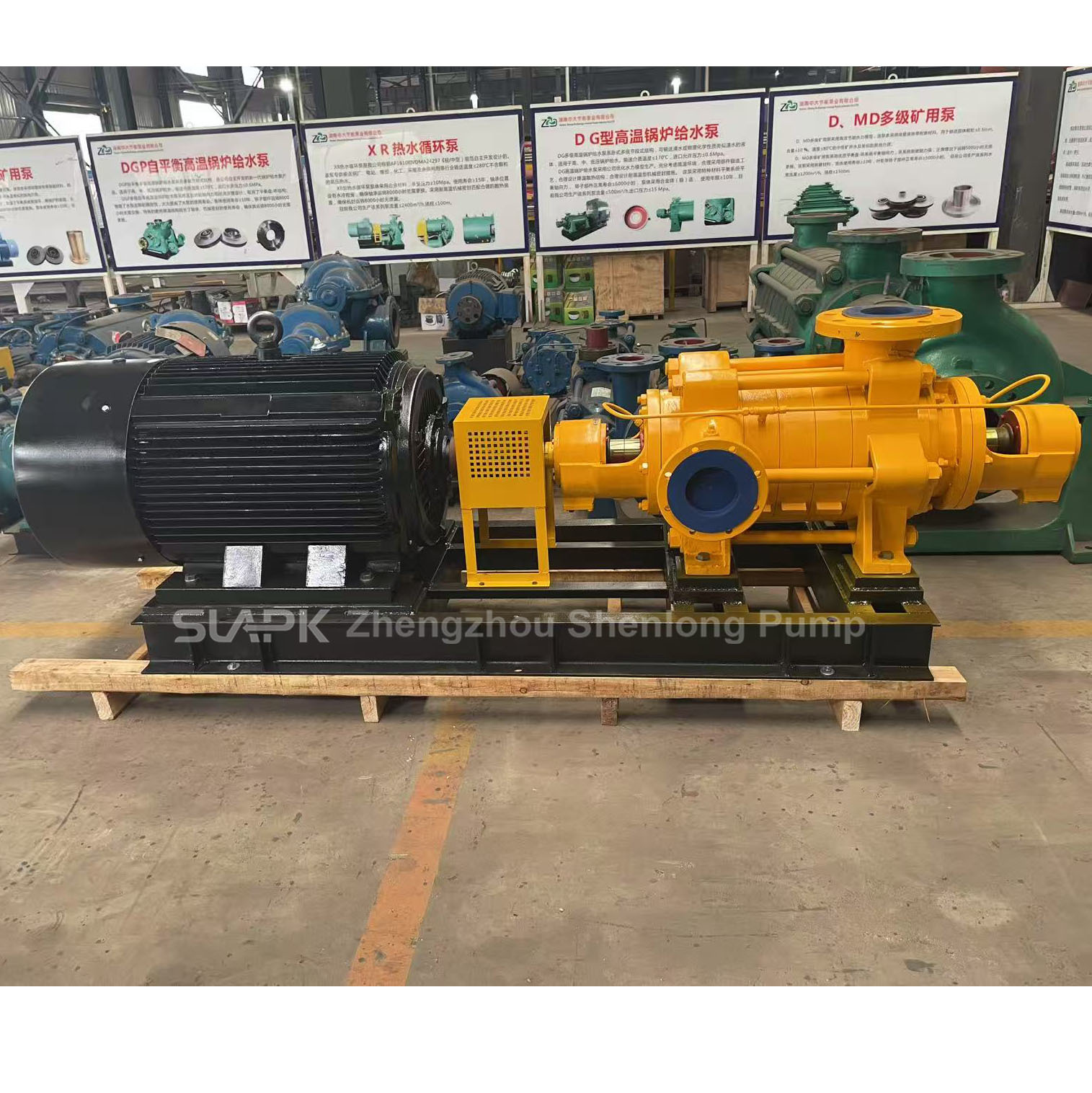

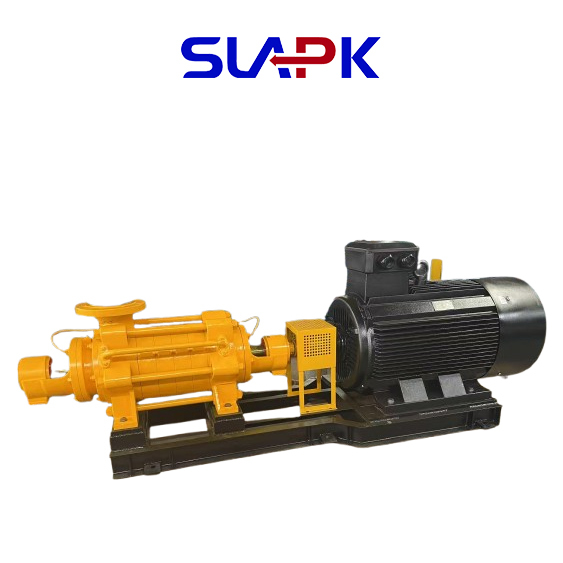

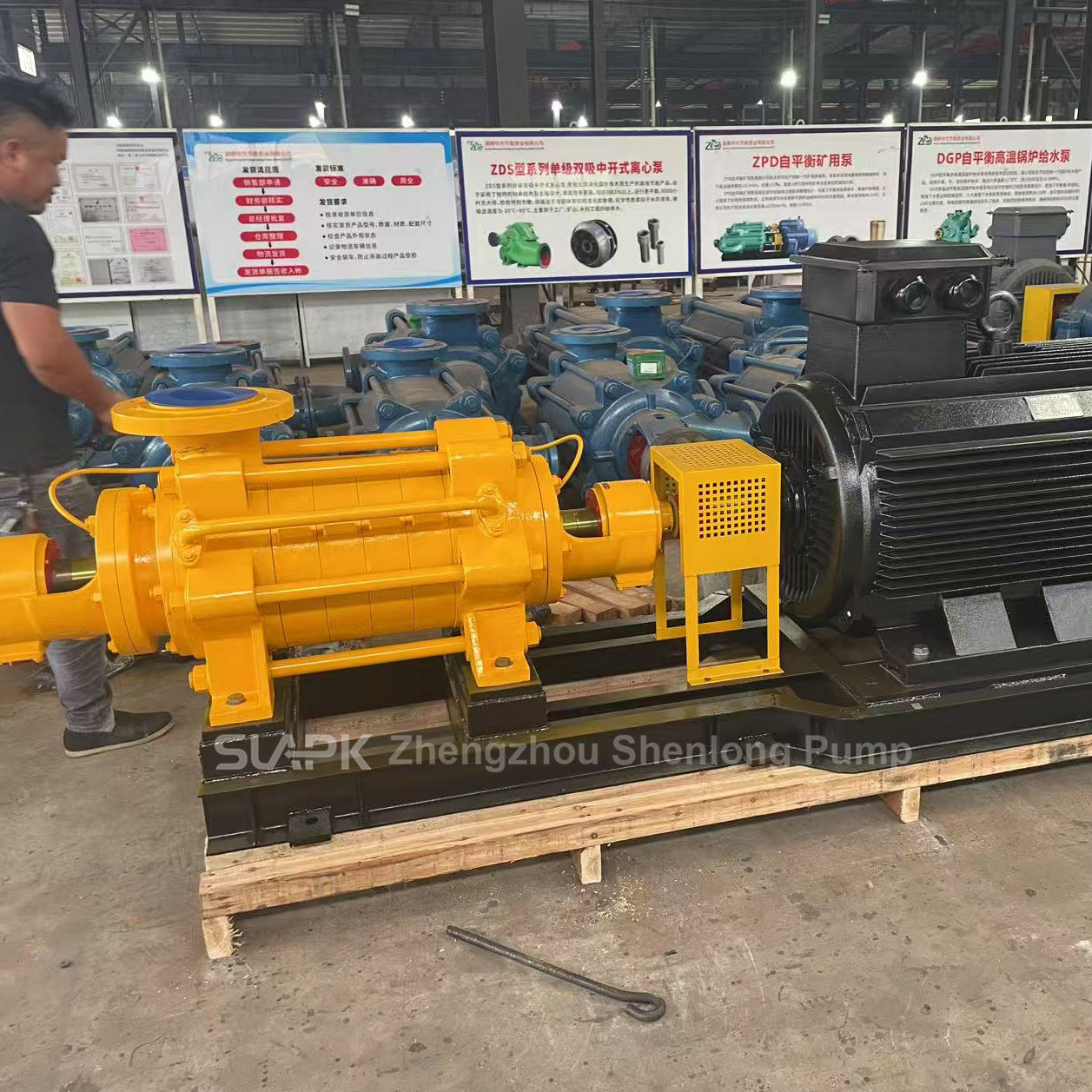

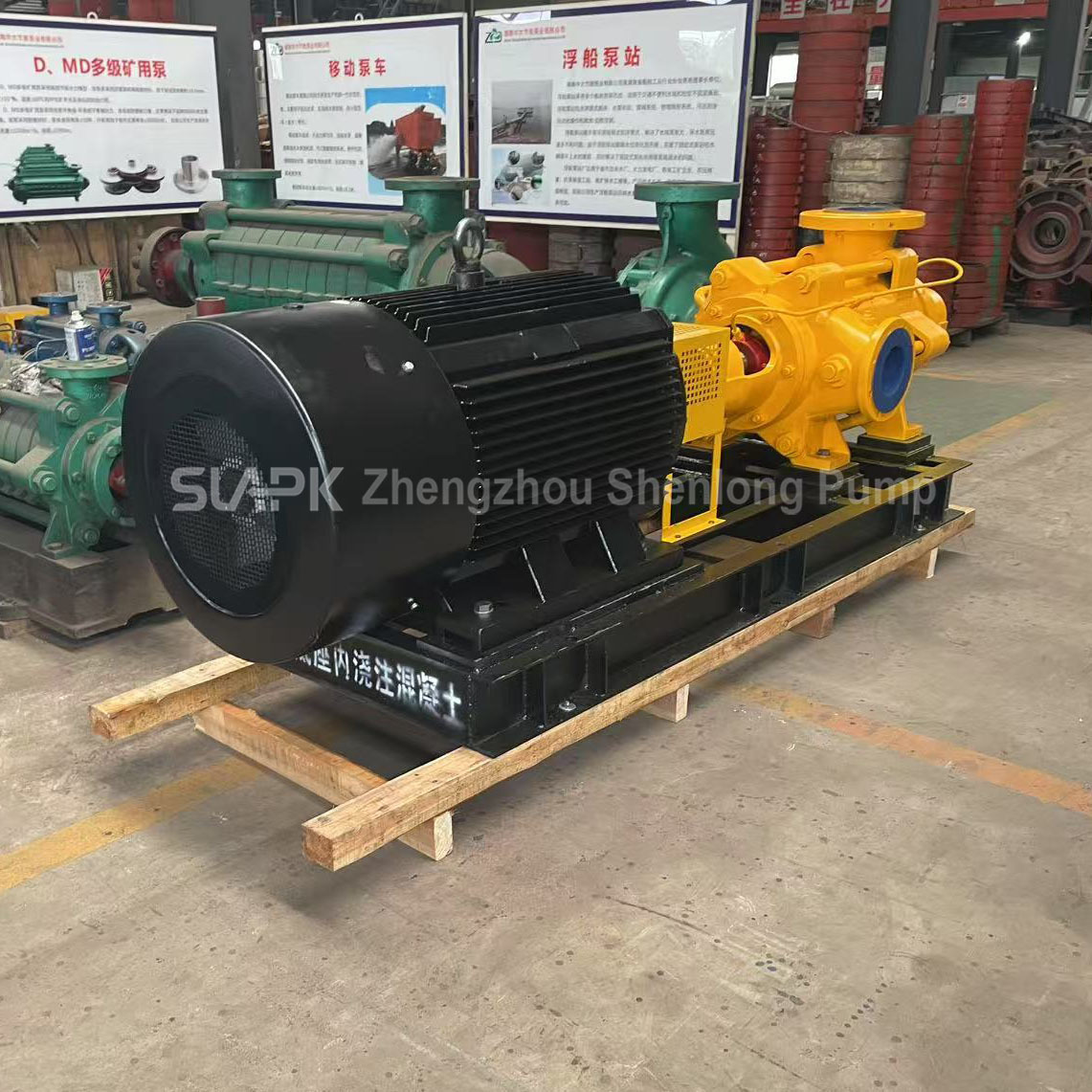

D型ポンプ 水平多段遠心ポンプ 高層給水 産業および鉱業排水

製品の説明

D型水平多段遠心清浄水ポンプ 高揚程工業用水供給ポンプ

D型ポンプ 水平多段遠心ポンプ 紹介:

D型水平多段遠心ポンプは、高圧給水および鉱山排水用に特別に設計された専門的なソリューションです。高強度ダクタイル鋳鉄/ステンレス鋼で構成されており、耐食性、漏れ最小限、長寿命を保証するために精密鋳造されたインペラとメカニカルシールを備えています。10～500 m³/hの流量範囲と最大1500メートルの揚程を備え、鉱山排水、都市給水、工業循環システム、発電所のボイラー給水などの要求の厳しい用途に適しています。

D型多段遠心ポンプは、水平単吸込多段分割型遠心ポンプです。複数のインペラとディフューザの直列設計により、液体を段階的に加圧することで高圧送達を実現します。その中核原理は遠心力の作用に基づいており、具体的なプロセスは次のとおりです。

構造構成:

インペラ：直列に配置された複数の段、各段のインペラはシャフトを介して接続され、回転時に遠心力を生成します。

ディフューザ：インペラの出口に配置され、液体を次のインペラに導き、運動エネルギーの一部を回収して圧力エネルギーに変換するために使用されます。

入口セクション、中間セクション、出口セクション：メンテナンスと段数の調整が容易な分割構造。

軸シール：漏れを防ぐためのメカニカルシールまたはソフトパッキングシール。

バランス装置：軸方向力を相殺するためのバランスディスクまたは自己バランス構造（一部のモデル）。

D型ポンプの動作原理には、主に起動段階、運転段階、加圧段階、出力段階の4つの段階があります。

起動段階：ポンプケーシングと吸込管に完全に水が満たされていることを確認する必要があります。次に、モーターを始動し、ポンプシャフトを回転させ、インペラと水を高速回転運動させます。

運転段階：インペラがポンプ室内で強い遠心力を生成すると、インペラ内の液体は、遠心力の作用により、羽根間の流路に沿ってインペラの周辺に投げ出されます。この過程で、液体の圧力と速度の両方が増加します。

加圧段階：次に、排出された液体は次のインペラに導かれ、そこで段階的な加圧を受け、液体の圧力が継続的に増加します。

出力段階：最後に、多段遠心作用を受けた後、液体の圧力と速度が大幅に増加します。その後、出口に導かれ、最終的にポンプの吐出口から排出されます。

D型ポンプ 水平多段遠心ポンプ性能パラメータ（お客様の要件に合わせてカスタマイズ可能）：

流量範囲：10～500 m³/h

揚程範囲：100～1500メートル

出力範囲：15 kW～450 kW

段数：2～10段（運転条件に合わせてカスタマイズ可能）

入口直径：50 mm～300 mm

吐出圧力：最大15 MPa

保護等級：IP54 / IP55

絶縁クラス：クラスF

D型ポンプ 水平多段遠心ポンプ主な利点:

高効率と省エネ

高度な油圧設計を採用し、高効率と低エネルギー消費を実現し、運用コストを大幅に削減します。

コンパクトな構造と便利なメンテナンス

統合された構造で設置面積が小さく、メンテナンスが容易で、摩耗部品の迅速な交換をサポートし、メンテナンス時間を節約します。

耐食性と耐摩耗性を備えた高品質な材料

主要コンポーネントは、高強度鋳鉄、ステンレス鋼、または耐摩耗性合金で作られており、複雑な水質や過酷な作業条件に適応できます。

安定した運転、安全で信頼性の高い

高い動的バランス精度、最小限の振動、低騒音により、長期間にわたるトラブルのない連続運転を保証します。


幅広い用途

清浄水または清浄水と類似の物理的および化学的特性を持つ液体の輸送に適しており、温度は80℃以下です。特に、高い吐出圧力が必要な用途に適しています。

D型ポンプ 水平多段遠心ポンプ パラメータ:

（Shenlongポンプ工場では通常の水中ポンプタイプであり、高温および380v / 440v / 480v / 600v / 660vなどです。ご興味のある水中ポンプタイプをお選びください。）
