| 最小注文数量 : | 1セット | 価格 : | Please feel free to contact us |
|---|---|---|---|
| パッケージの詳細 : | 水平多段階遠心ポンプは,輸出木製ケースで梱包されています | 受渡し時間 : | 支払いの確認後15-25営業日 |
| 支払条件 : | 信用状、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム | 供給の能力 : | 1ヶ月あたりの8578部分 |
| 起源の場所: | ヘナン,中国 | ブランド名: | APK |
|---|---|---|---|
| 証明: | ISO9001;ISO14001;CE,BV; TUV; SGS; five stars after-sale service | モデル番号: | 水平多段階水ポンプ |
|
詳細情報 |
|||
| 外径: | 40-300MM | 流量: | 3.7~850m3/h |
|---|---|---|---|
| 頭部: | 78~650m | スピード: | 970-2900r/min |
| パワー: | 電動 15~355kw | 材料: | 鋳鉄/ステンレス鋼 |
| インストール: | 横軸 | 構造: | 多段階ポンプ |
| 保証: | 24ヶ月 | ||
製品の説明

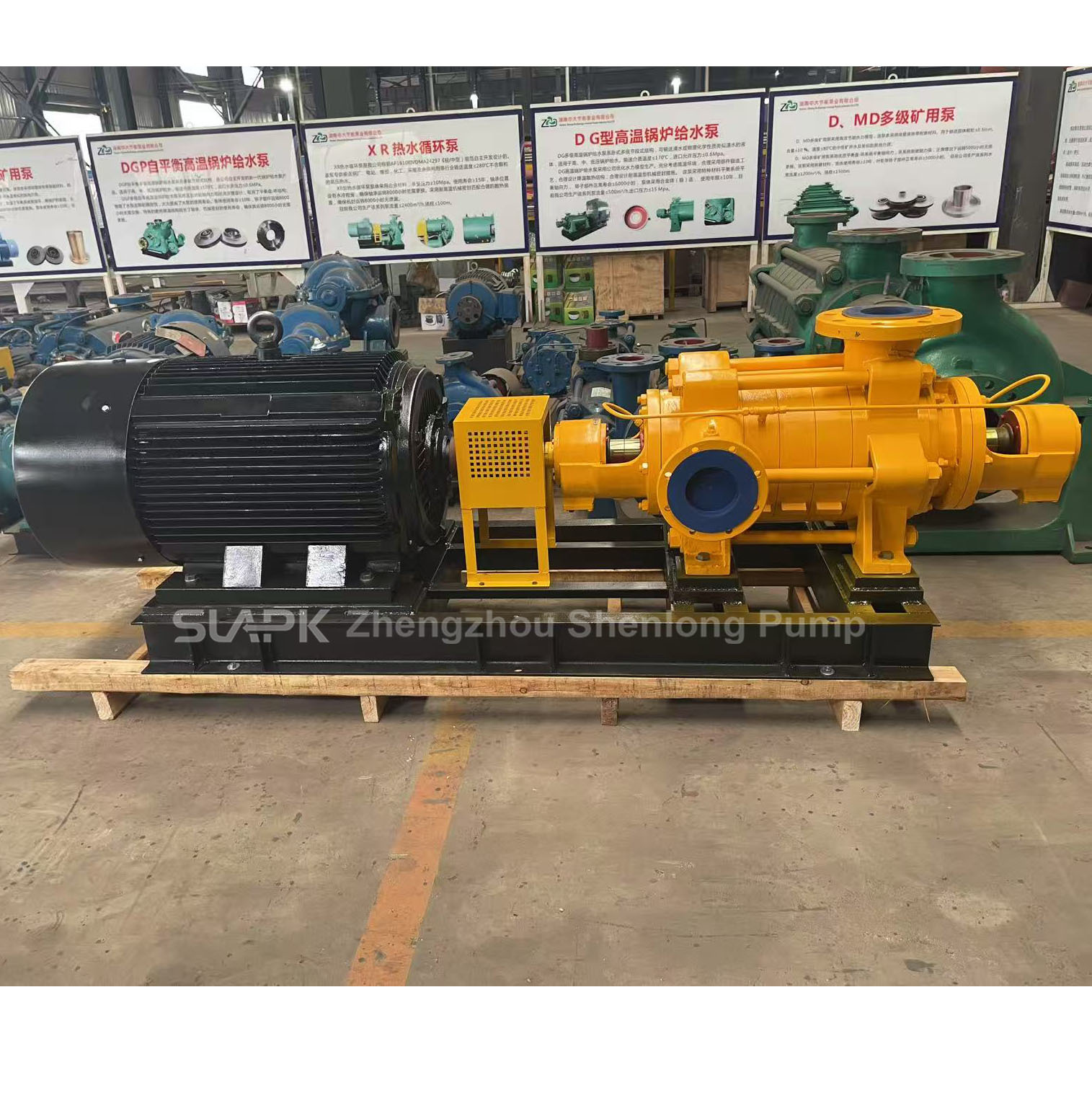

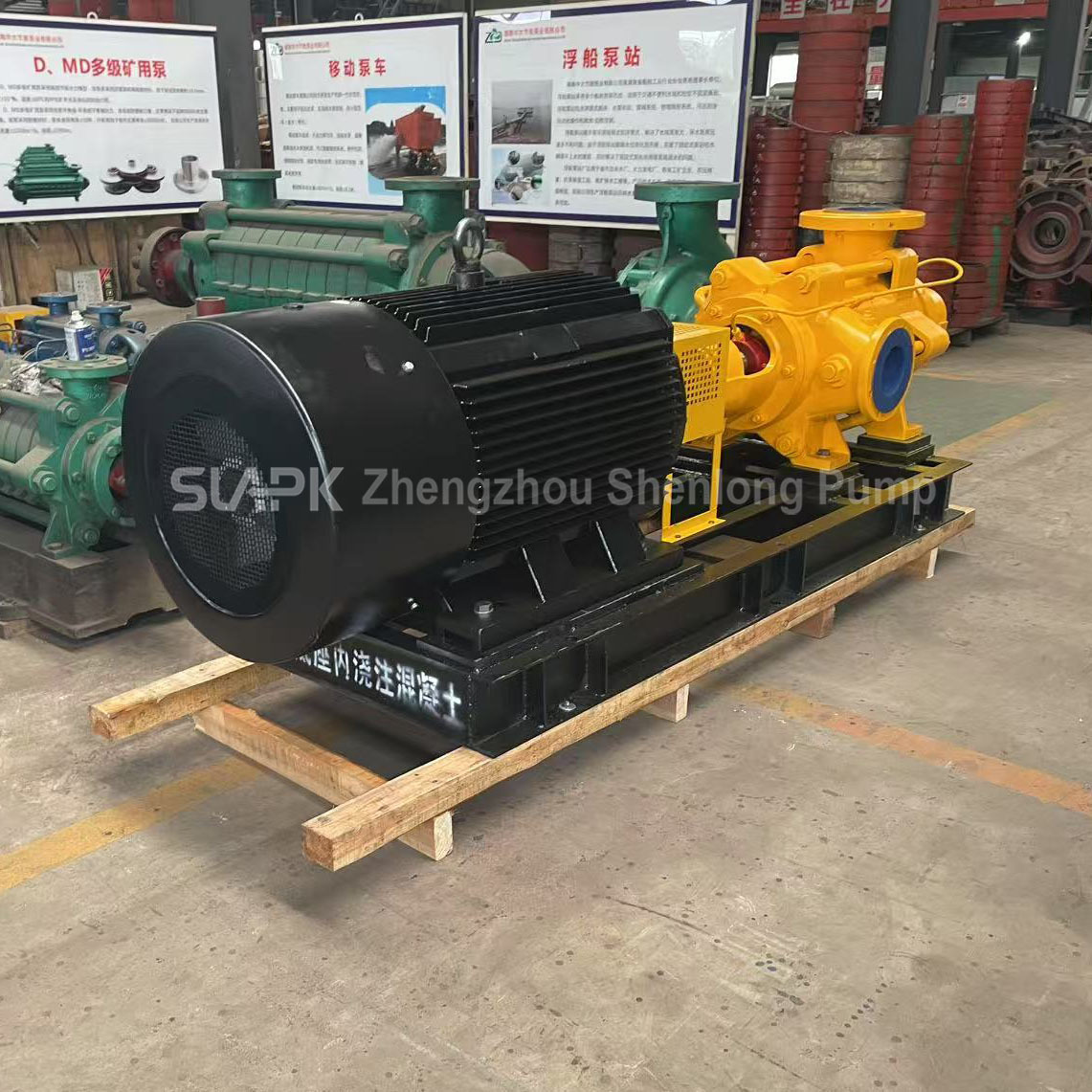

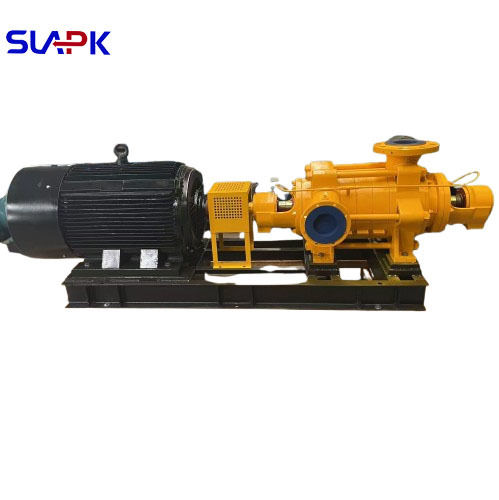

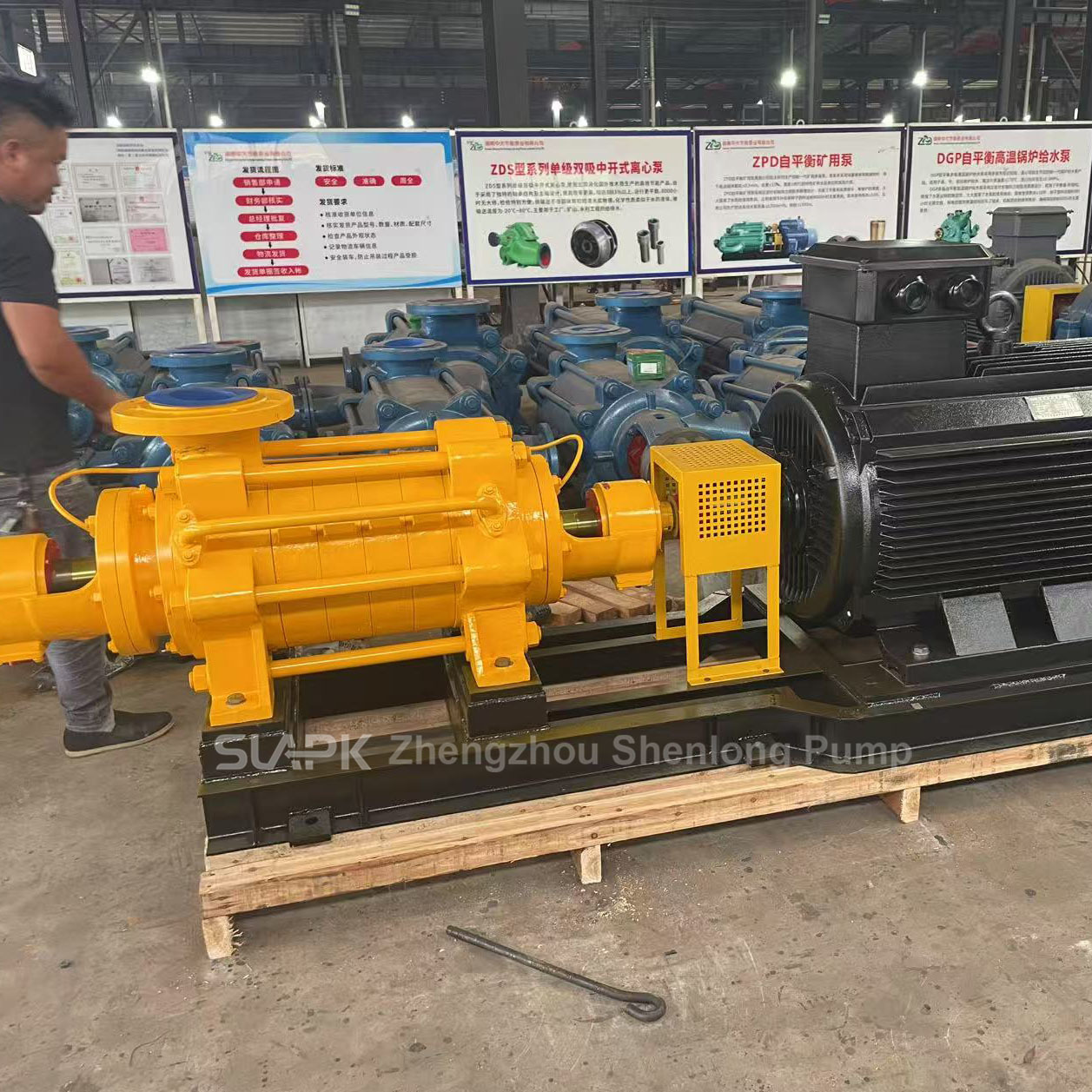

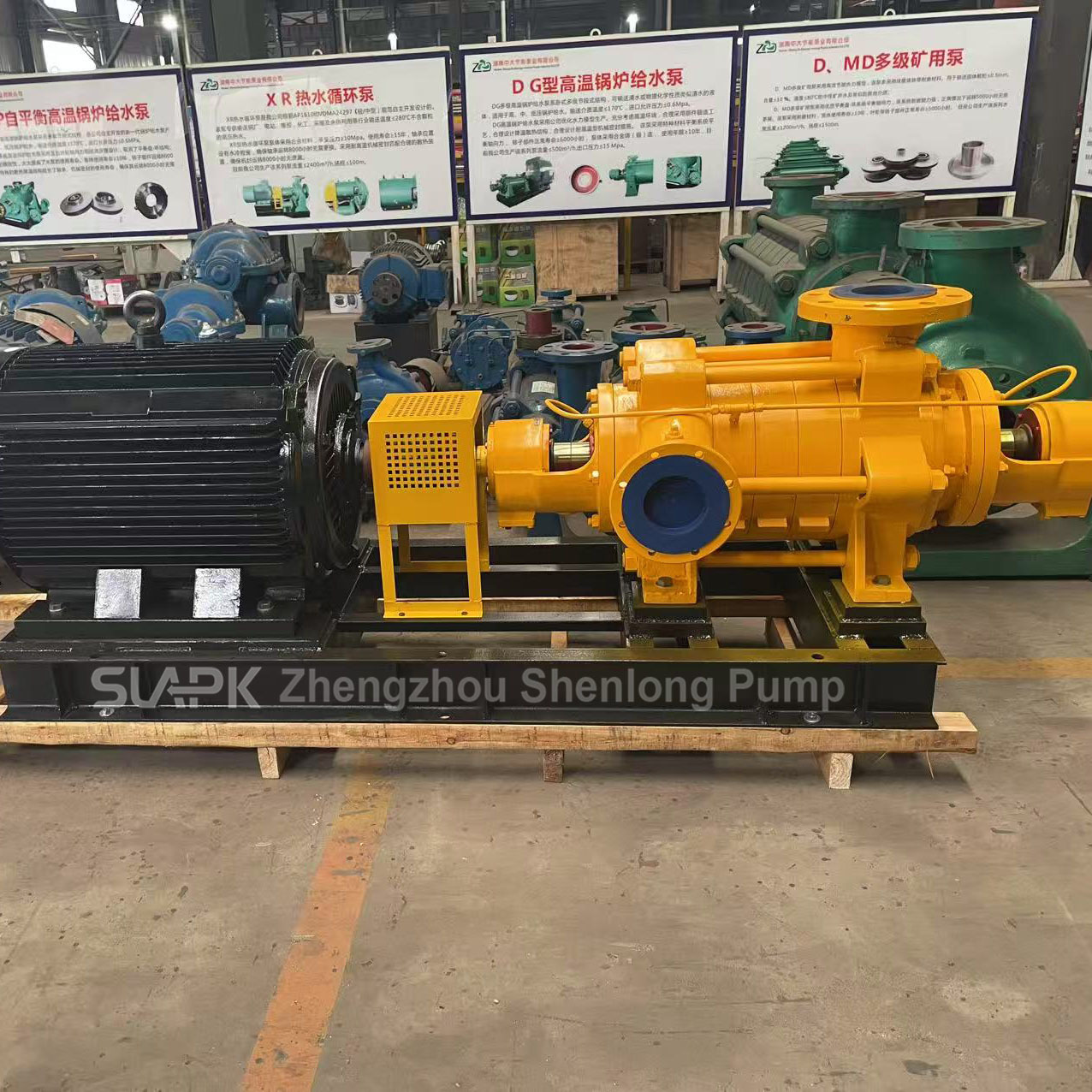

D型水平多段階遠心浄水ポンプ 高頭工業用水供給ポンプ
D型水平多段階遠心水浄水ポンプを導入する:
D型水平多段階遠心ポンプは,単吸,多段階断面遠心ポンプです.主に工業および市用水供給および排水に使用されます.高層ビルの圧力増強システム防災用圧縮装置,長距離水道輸送,暖房システム,浴室設備冷や熱水の循環促進装置と設備 (サポートアプリケーション).
ロープは高品質の鋳鉄で作られ,刃が付いています.液体は片側から軸向的にロープに入ります.ロープの両側からの不均等な圧力により,ロープの表面に液体が入ります.必ず軸力が生成されますこの軸力はバランスディスクによって支えられる.プロペラーは製造中に静的バランステストを受けています.
密封リングは鋳鉄で出来ており,高圧水が入口部分に戻るのを防ぐように設計されています.それはそれぞれ入口部分と中間部分に固定されています.
バランスディスクは耐磨鋳鉄で作られ,放出部分と尾蓋の間に位置し,バランスリングと共にバランス装置を形成します.軸力に対抗するために使用される.
チェン州シェンロンポンプ産業は,研究,開発で40年以上の経験を持つ,多段階の遠心ポンプのプロメーカーです,多段階ポンプの生産企業には強力な技術能力,豊富な生産経験,包括的な試験方法,また専門的なR&D設計チームと生産技術者がいます.
D型水平多段階遠心浄水ポンプ 適用
D型水平多段階遠心ポンプの適用範囲
D型水平多段階遠心ポンプは,清潔な水や水に似た物理的および化学的性質を持つ他のメディアを効率的に輸送するために設計されています.-20°Cから80°Cの温度範囲内の液体に適しています溶けない固体粒子を含め,最大体積濃度は0.1%で,粒子の大きさは2mmを超えない.
典型的な用途は以下のとおりです.
市水道及び排水
高層ビルの圧縮システム
ガーデン・スプリングラー灌輸
防災強化
遠距離水輸送
暖房,換気,空調システム (HVAC)
産業用機器のサポートシステム
D型水平多段階遠心浄水ポンプ 構造的特徴
1ポンプの設計と構成
一吸,多段階の分散型遠心ポンプ構造,水平または垂直吸口配置.
ポンプボディは,入口部分,中間部分 (段階数に応じて構成) と出口部分から構成され,すべて緊張ボルトで接続されています.
ポンプの両端にベアリングハウジングが設置され,必要なヘッドに基づいてインペラーステージの数が選択されます.
2ローターの組成
回転する部品には,精密加工されたポンプシャフト,インペラー,シャフト袖,バランスディスクが含まれます.インペラーの数はポンプ段階の数に対応します.
すべてのコンポーネントは鍵とロックナッツでシャフトにしっかり固定され,ローターの構造の硬さと整合性を保証します.
3軸索と軸力管理
ローターはローリングベアリングまたはスリーブベアリング (モデルに応じて) によって支えられ,軸性負荷を受けないベアリングです.
軸推力は耐久性のあるバランスディスクシステムによって対抗される.バランスディスク状態のリアルタイムモニタリングのために,ポンプ端に視覚的な磨き指示器が設置されている.
D型水平多段階遠心浄水ポンプ パラメータ:
(それは普通の潜水式ポンプタイプで,深龍のポンプ工場,高温と380v/440v/480v/600v/660v,などです. あなたが興味を持っている潜水式ポンプタイプを選択してください.)
| 段階 | 流量 | 頭部 | スピード | パワー | 出口直径 | |
| m3/h | l/s | m | r/min | kw | mm | |
| 12 |
3.7 6.3 7.5 |
1.03 1.75 2.08 |
306 300 294 |
2950 | 15 | 40 |
| 10 |
7.5 12.5 15 |
2.08 3.47 4.17 |
282 250 230 |
2950 | 18.5 | 40 |
| 5 |
15 25 30 |
4.17 6.94 8.33 |
170 150 138 |
2950 | 22 | 65 |
| 9 |
15 25 28 |
4.16 6.94 7.78 |
463.5 450 432 |
2950 |
75 |
65 |
| 4 |
30 46 55 |
8.33 12.8 15.3 |
222 200 184 |
2950 | 45 | 80 |
| 11 |
60 46 55 |
8.33 12.8 15.3 |
610.5 550 506 |
2950 | 132 | 80 |
| 5 |
55 85 100 |
15.3 23.6 27.8 |
255 225 195 |
2950 | 90 | 100 |
| 9 |
55 85 100 |
15.3 23.6 27.8 |
459 405 351 |
2950 | 160 | 100 |
| 5 |
55 85 100 |
15.3 23.6 27.8 |
370 335 305 |
2950 | 132 | 150 |
| 4 |
100 155 185 |
27.8 43 51.4 |
304 268 236 |
2950 | 185 | 150 |
| 6 |
185 280 335 |
51.4 77.8 93.1 |
282 258 228 |
1480 | 315 | 200 |
| 7 |
185 280 335 |
51.4 77.8 93.1 |
408 390 372 |
1480 | 500 | 200 |
| 3 |
280 360 410 |
77.8 100 113.8 |
304.2 285 270.9 |
1480 | 450 | 250 |
| 2 |
550 720 850 |
152.8 200 236.1 |
134.2 120 106.8 |
1480 | 355 | 300 |
よくある質問
D型ポンプの密封方法とは?どうやって選べますか?
A: 機械密封: 高温,高圧,高精密密封の要求 (化学および製薬産業など) に適しています.
梱包シール: 低コストで日常使用に適しています.
Q: D型ポンプの入口と出口方向はカスタマイズできますか?
A: はい,D型ポンプの入口と出口方向 (水平または垂直) は,実際の設置要件に応じて調整できます.
Q: 適切なポンプの種類をどのように選ぶか?
A: あなたの作業条件,中等,電圧を提供してください,そして私たちのエンジニアはあなたにとって最も適したポンプを推奨します. 私たちのメールはenquiry02@apkpump.com,私たちのWhatsAppは+86 17537187726です.製品要件があれば,私達に連絡してください.
