SLG 垂直単段直線遠心ポンプ

製品の説明

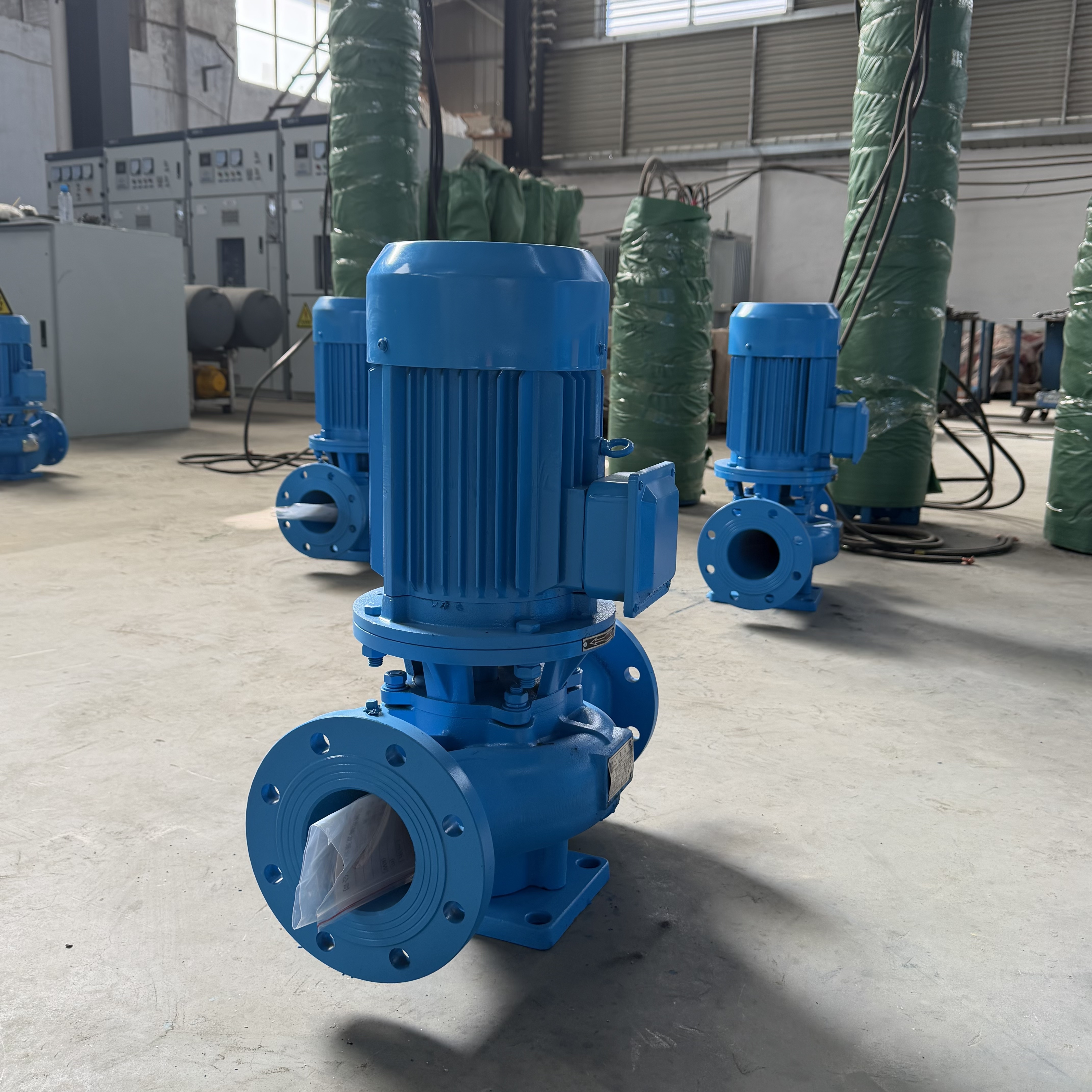

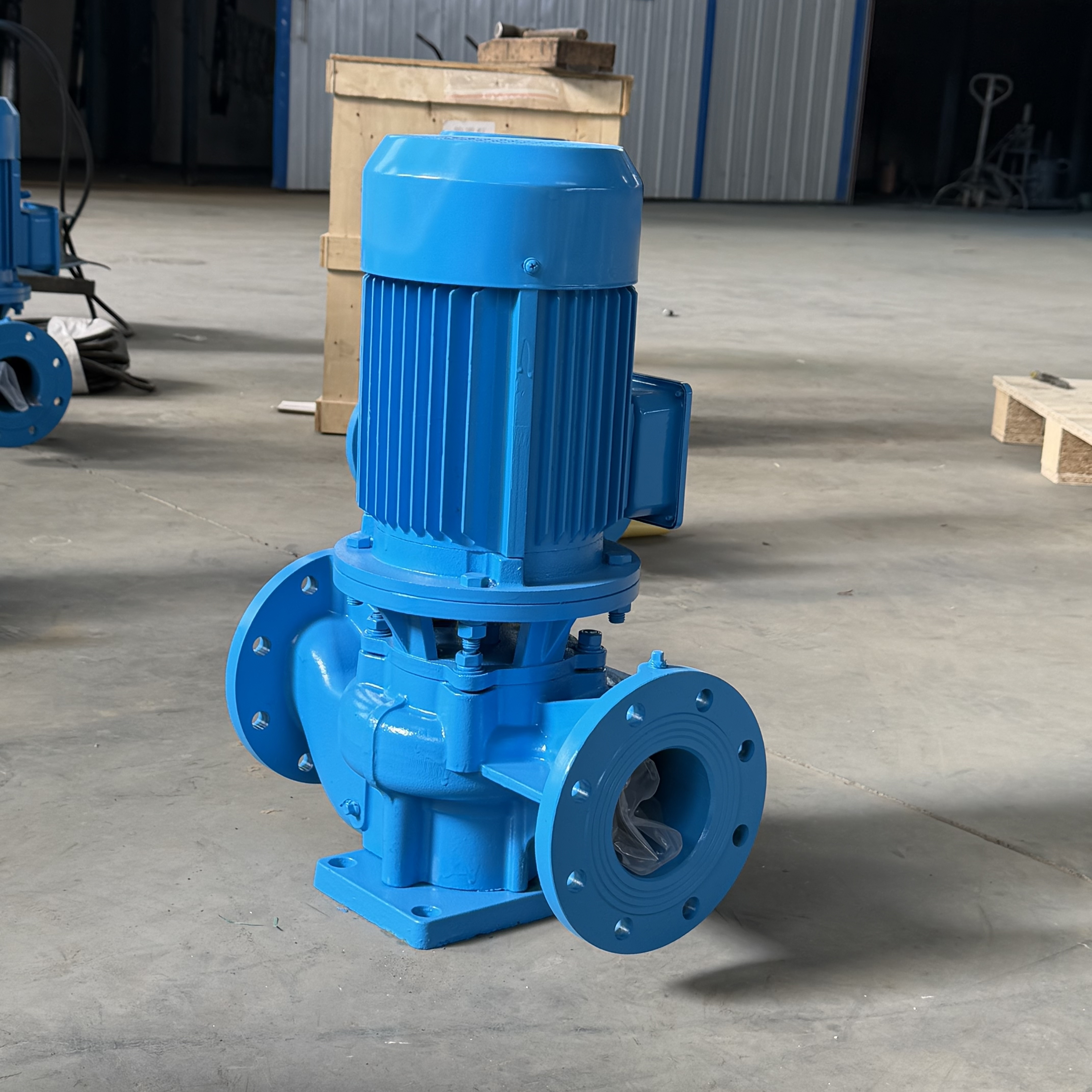

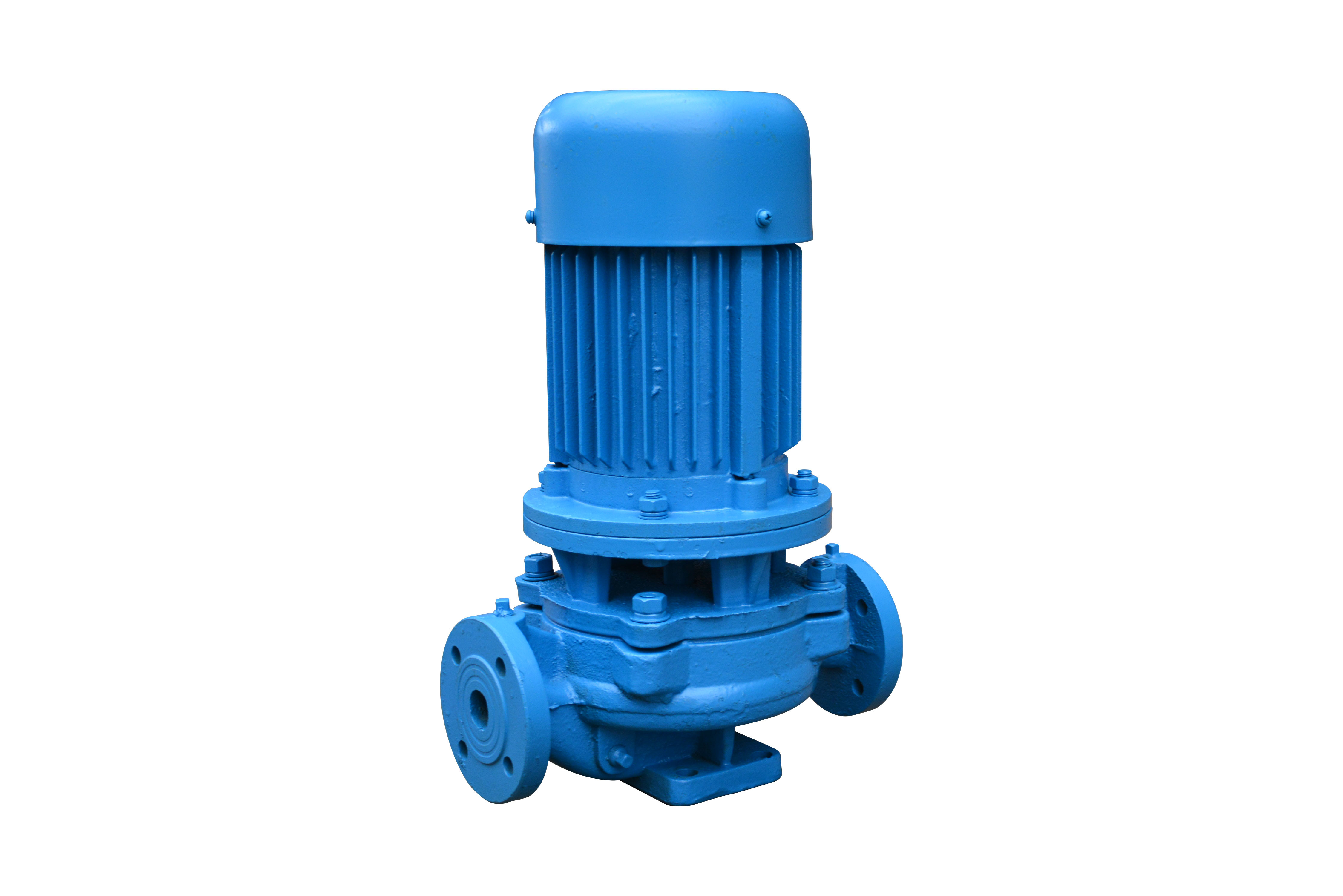

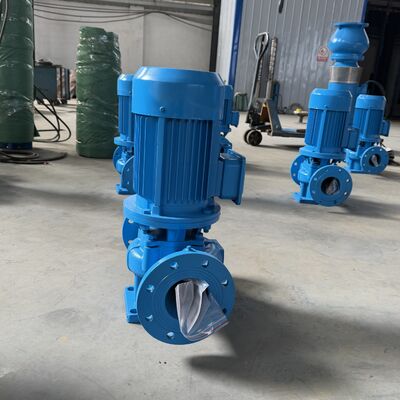

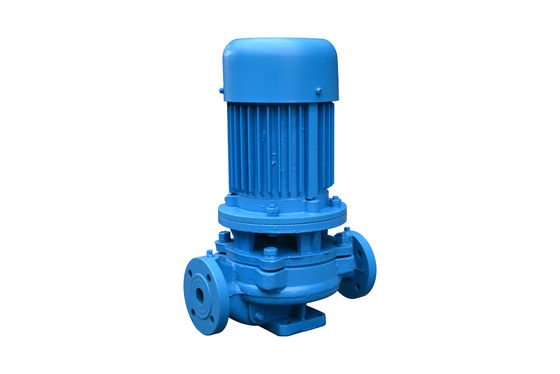

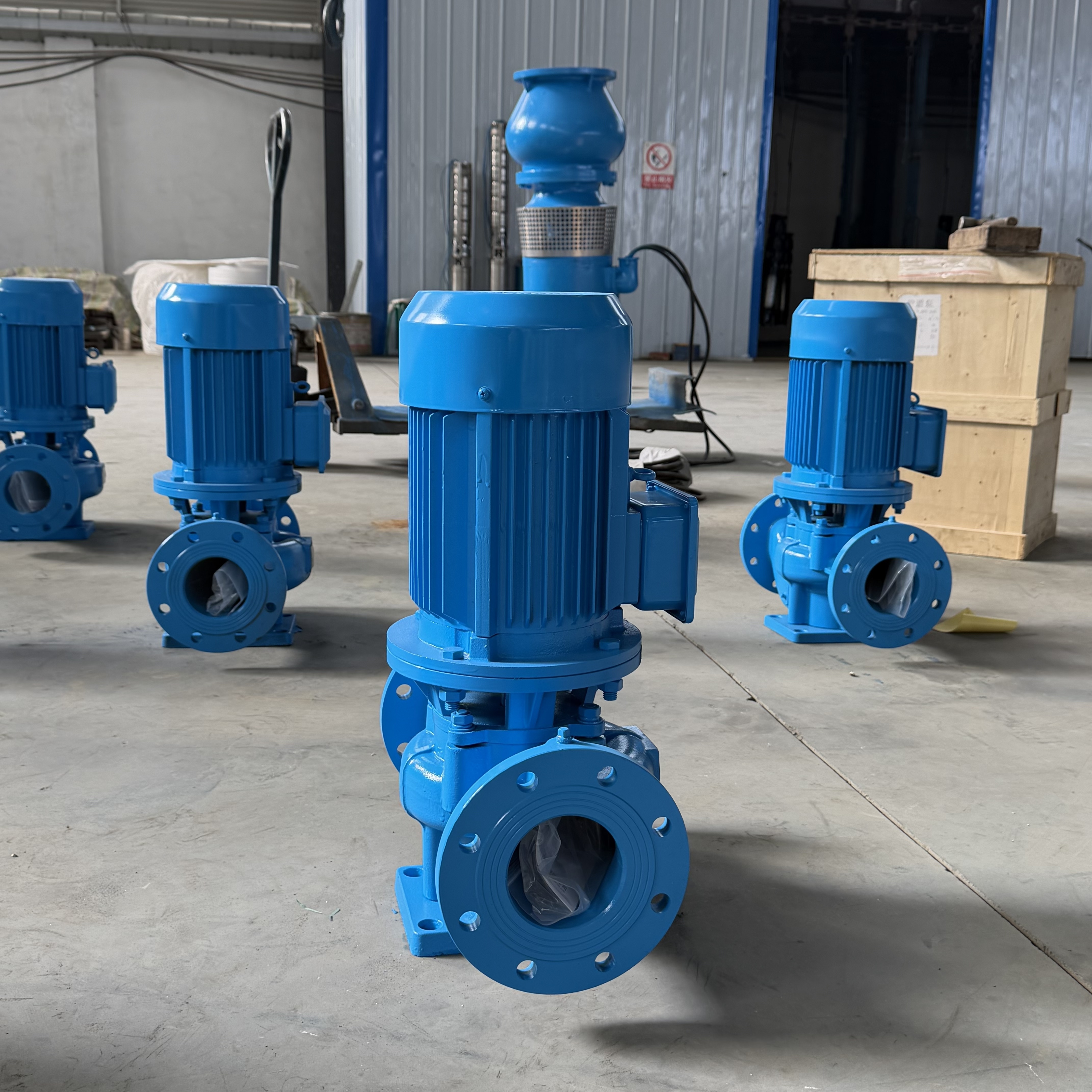

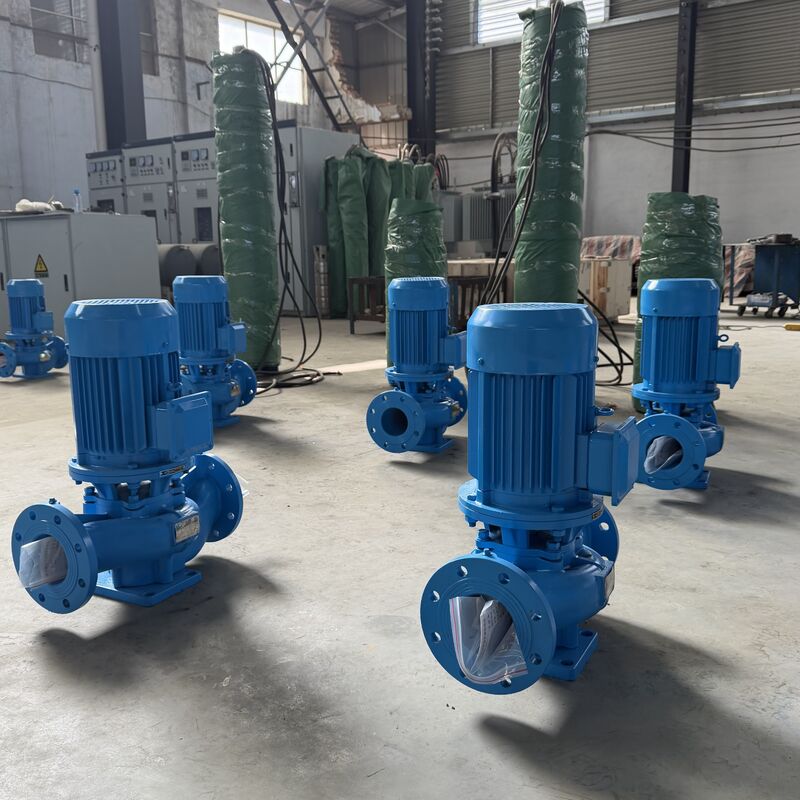

SLG 縦型単段インライン遠心ポンプ

製品概要

SLG 縦型単段インライン遠心ポンプは、清水および清水と物性・化学的性質が類似したその他の液体を輸送するように設計されています。
工業および都市の給排水システム、高層ビルの加圧、景観灌漑、消防増圧、長距離送水、HVAC循環システム、バスルームの温水および冷水循環、および関連機器の用途に広く使用されています。

動作温度: T ＜ 80°C

II. 構造的特徴

1. 縦型インライン構造
   このポンプは、入口と出口の直径が同じで、同じ中心線上に配置された縦型インライン設計を採用しています。バルブのようにパイプラインに直接設置できます。
   コンパクトで美しいデザインは、設置面積を最小限に抑え、建設コストを削減します。保護カバーを装備すれば、屋外設置にも適しています。

2. コンパクトでバランスの取れた設計
   インペラーは、延長されたモーターシャフトに直接取り付けられており、短い軸方向の長さとコンパクトな構造を実現しています。
   ポンプとモーターの最適化されたベアリング構成により、運転中のラジアル荷重とアキシアル荷重が効果的にバランスされ、低振動と低騒音でスムーズな性能を確保します。

3. 信頼性の高いシャフトシール
   シャフトシールは、メカニカルシールまたは複合メカニカルシール構成を採用しており、輸入チタン合金シールリング、中負荷高温メカニカルシール、および硬質合金材料を備えています。
   この耐摩耗性シール設計により、メカニカルシールの寿命が大幅に延長されます。

4. 容易な設置とメンテナンス
   パイプラインシステムを分解することなくメンテナンスを行うことができます。ポンプとモーターのカップリングベースナットを取り外すだけで、完全なローターアセンブリを取り出すことができます。

5. 柔軟な運転モード
   ポンプは、必要な流量と揚程に応じて、直列または並列に運転できます。

6. 複数の設置オプション
   さまざまなパイプラインレイアウトの要件を満たすために、垂直または水平設置を選択できます。

III. 用途

SLG 縦型温水パイプラインポンプは、冶金、化学処理、繊維製造、木工、製紙などの業界における温水加圧および循環に適しています。
ボイラー、ホテル、浴場、ゲストハウス、都市住宅の暖房循環システムにも広く使用されています。

最高動作温度: ≤ 80°C

IV. 設置と操作

起動と操作

1. モーター冷却ファンを手動で回転させます。インペラーは、摩擦や詰まりがない状態でスムーズに回転する必要があります。

2. 潤滑液がメカニカルシール面に浸透するように、手でポンプシャフトを回します。

3. ポンプにプライミングし、空気を抜きます。入口バルブを開いて、液体がポンプ室とパイプラインに完全に充填されるようにし、吸込ラインの気密性を確保します。

4. 吐出バルブを閉じて、始動電流を減らします。

5. 電源を入れ、モーターを短時間始動して、正しい回転方向を確認します。
   モーターファン側から見て、回転は時計回りである必要があります。

6. 吐出バルブを徐々に開き、ポンプが定格条件下で運転するように調整します。

7. 運転中に異常なノイズや異音が発生した場合は、直ちにポンプを停止して点検してください。

8. 通常のメカニカルシールの漏れは、1分あたり3滴未満である必要があります。
   モーターとベアリングの温度上昇を確認します。70°C未満である必要があります。超えた場合は、原因を調べてください。

停止手順

1. 吐出バルブを閉じます。

2. 電源を切り、モーターを停止します。

3. 入口バルブを閉じます。

4. ポンプを長期間使用しない場合は、ポンプからすべての液体を排出します。


V. トラブルシューティングと解決策

1. ポンプが水を送らない

考えられる原因

• 入口または出口バルブが閉じている; パイプラインまたはインペラーの流路が詰まっている

• モーターの回転方向が間違っているか、相が欠落して速度が低下している

• 吸込管の空気漏れ

• ポンプが完全にプライミングされていない; ポンプ室に空気が閉じ込められている

• 不十分な入口給水、過度の吸込揚程、またはフットバルブの漏れ

• 過度のパイプライン抵抗または不適切なポンプ選択

解決策

• 詰まりを検査して取り除く

• モーターの回転を修正し、電気接続を固定する

• シール面を締め付けて空気漏れをなくす

• ポンプを完全にプライミングし、空気を抜く

• ポンプを停止し、吸込状態を検査する

• パイプラインの曲がりを減らすか、適切なポンプを再選択する

2. 流量不足

考えられる原因

• 項目1と同様

• パイプライン、インペラー、またはポンプの通路の詰まり; スケール蓄積; バルブ開口部の不足

• 低電圧

• インペラーの摩耗

解決策

• 項目1の解決策に従う

• 詰まりを取り除き、バルブ開口部を再調整する

• 電圧を安定させる

• インペラーを交換する

3. 過剰な電力消費

考えられる原因

• 定格流量を超えた運転

• 過度の吸込揚程

• ベアリングの摩耗

解決策

• 吐出バルブを絞って流量を調整する

• 吸込揚程を減らす

• ベアリングを交換する

4. 異常なノイズまたは振動

考えられる原因

• 不安定なパイプラインサポート

• 液体に空気が混入している

• キャビテーション

• ベアリングの損傷

• モーターの過負荷と過熱

解決策

• パイプラインを固定する

• 吸込圧力を上げ、空気を抜く

• 真空レベルを下げる

• ベアリングを交換する

• 運転条件を調整する

5. モーターの過熱

考えられる原因

• 過負荷を引き起こす過剰な流量

• 機械的摩擦

• モーターベアリングの損傷

• 電圧不足

解決策

• 吐出バルブを絞る

• 摩擦を検査して取り除く

• ベアリングを交換する

• 電圧を安定させる

6. ポンプの漏れ

考えられる原因

• メカニカルシールの摩耗

• ポンプケーシングの砂穴または亀裂

• 不均一なシール面

• 緩んだ設置ボルト

解決策

• メカニカルシールを交換する

• 溶接修理またはケーシングの交換

• シール面を再仕上げする

• ボルトを締める
