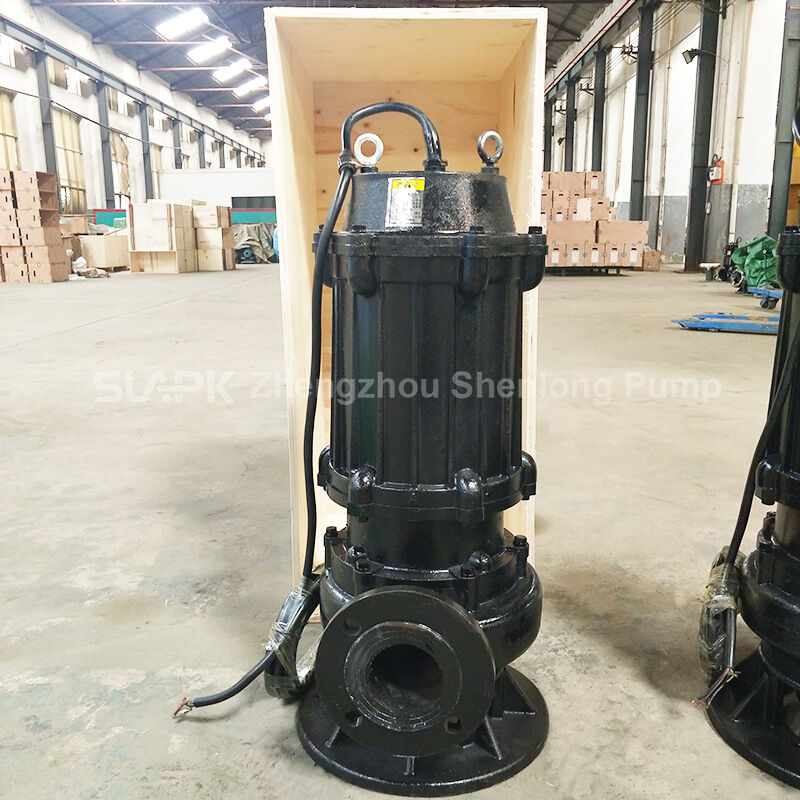

| 標準梱包: | 潜在的な下水ポンプには、木製のケースまたは20インチの容器が詰め込まれています。 |
| 配達期間: | 2〜5営業日 |
| 支払方法: | 私達に連絡するために自由に感じなさい |
| 供給能力: | 月額8695個 |

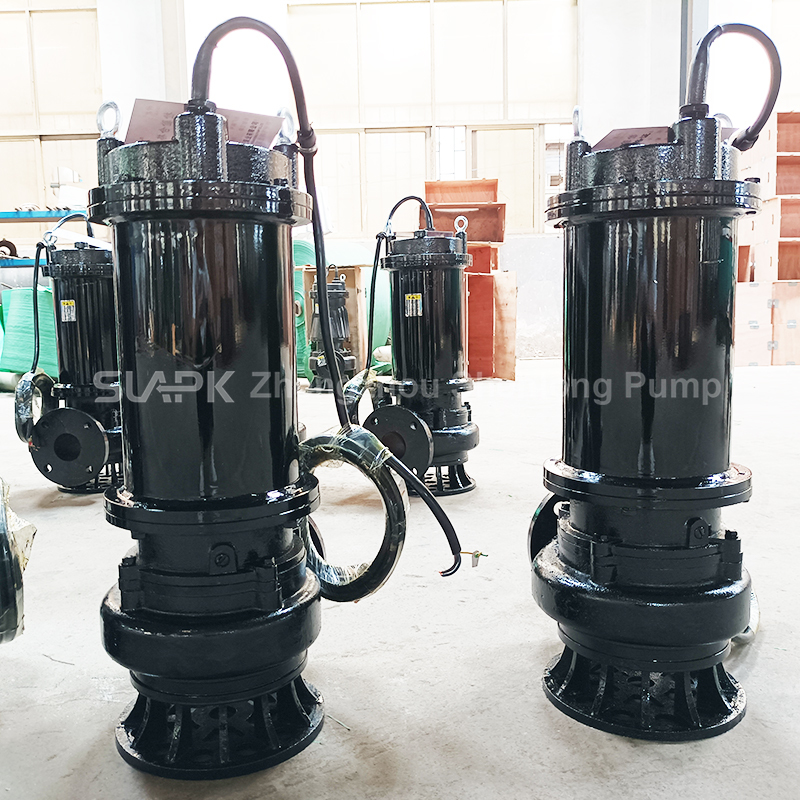

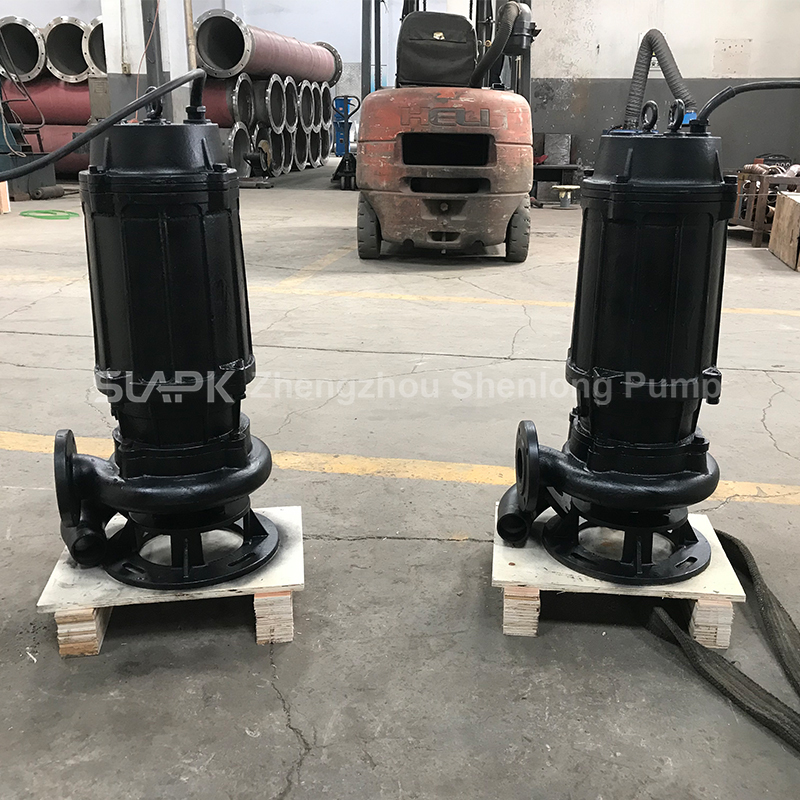

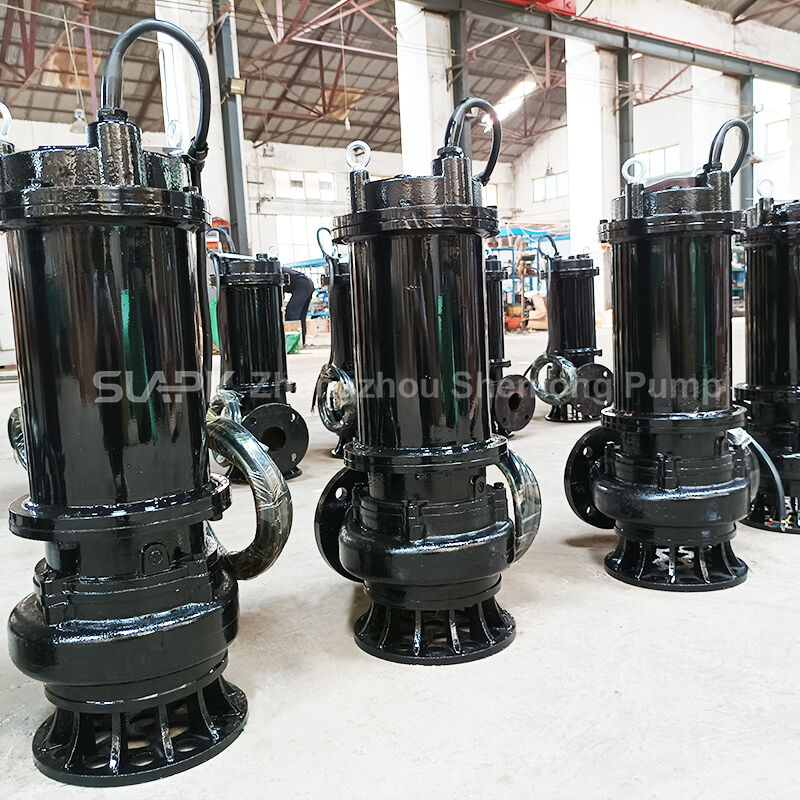

高効率水中汚水ポンプ、220m³/h流量 都市工学詳細設置マニュアル
はじめに
都市排水システムや下水処理場から洪水対策インフラまで、現代の都市工学プロジェクトにおいて、高効率水中汚水ポンプは不可欠なコンポーネントとなっています。220 m³/hの設計流量を持つこのポンプモデルは、エネルギー効率と低メンテナンス要件を維持しながら、要求の厳しい環境下での信頼性の高い連続運転のために設計されています。
この詳細な設置マニュアルは、エンジニア、請負業者、および施設管理者が、都市用途における220 m³/h水中汚水ポンプの安全で準拠した最適な展開を確実に行うための、ステップバイステップのガイダンスを提供します。

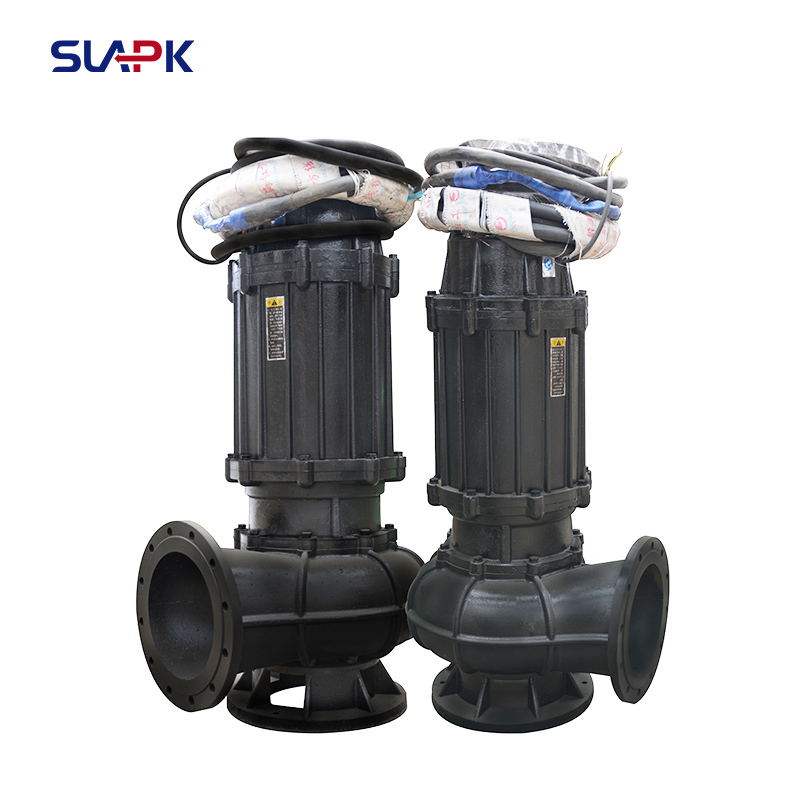

1. 製品概要
主な仕様:
流量: 220 m³/h (定格条件下で±5%の許容誤差)
揚程範囲: 通常10～35メートル (モデル構成によって異なります)
モーター出力: 18.5 kW～30 kW (380V、50Hz、3相)
インペラタイプ: 目詰まり防止型シングルまたはダブルチャネルボルテックス設計
ポンプケーシング材質: ダクタイル鋳鉄またはオプションのステンレス鋼 (304/316)
メカニカルシール: オイルチャンバー保護付きデュアルエンドフェイステンカーバイドシール
温度制限: ≤40°C (媒体)、pH 5～9
固形物処理: 吐出口径の最大50%の固形物を通過可能 (例: DN150出口の場合、約75 mm)
注: 設置前に、必ずサプライヤーに正確なモデル仕様を確認してください。
2. 設置前チェックリスト
設置を開始する前に、以下を確認してください:
✅ 現場状況
サンプピットの寸法が最小クリアランス要件を満たしている (通常≥1.2×ポンプ幅)
入口および出口配管がメーカーのレイアウト図に従って配置されている
メンテナンスのための適切な換気とアクセス
✅ 電気的準備
電源: 380V ±5%、50Hz、接地3相システム
過負荷、相欠、および漏電保護を備えた制御盤
オプション: レベルセンサー付き自動制御キャビネット (無人運転に推奨)
✅ 吊り上げおよび安全装置
ステンレス鋼ガイドレールシステム (自動カップリングを使用する場合)
認定されたホイストまたはチェーンブロック (容量≥1.5×ポンプ重量)
PPE: 防水ブーツ、手袋、ガス検知器 (密閉空間への入場用)
3. 設置手順
手順1: サンプ盆地の準備
サンプ床から破片を取り除く。
ベースが水平で、鋭利なものがないことを確認する。
ガイドレールを垂直に設置する (自動カップリングシステムを使用する場合) し、アンカーボルトで固定する。
手順2: 吐出管の組み立て
互換性のあるガスケットとボルトを使用して、吐出フランジをライザーパイプに接続する。
自動カップリングモデルの場合: カップリングベースをサンプ底部の吐出エルボに取り付ける。
手順3: ポンプの降下
吊り上げチェーンまたはケーブルをポンプの指定されたアイボルトに固定する。
ガイドレールに沿ってポンプをゆっくりと降ろし、自動的に位置合わせしてカップリングベースにロックする。
ポンプが傾くことなくしっかりと設置されていることを確認する。
⚠️ 電源ケーブルでポンプを持ち上げないでください。
手順4: 電気接続
電源ケーブルを防水コンジットに通す。
配線図に従って、制御盤内の端子箱に接続する。
通電前に絶縁抵抗試験 (>1 MΩ) を実施する。
手順5: 試運転テスト
サンプを運転レベルまで満たす (最小浸水マークより上)。
モーターを短時間作動させ、回転方向 (上から見て時計回り) を確認する。
30分間連続運転し、振動、騒音、および温度を監視する。
シールとフランジ接合部の漏れを確認する。
4. 運用上のベストプラクティス
最小浸水: 常に液面をモーター冷却ジャケットより上に維持する。
空運転保護: 十分な液体がない状態で運転しないでください。数分以内に熱過負荷が発生する可能性があります。
定期的な検査:
毎月: シールの完全性とケーブルの状態を確認する
四半期ごと: インペラの摩耗や目詰まりを検査する
毎年: 漏れが10 mL/日を超える場合は、メカニカルシールを交換する
5. トラブルシューティングガイド
|
症状 |
考えられる原因 |
解決策 |
|
流量が少ない/吐出がない |
インペラまたは吸込口の目詰まり |
シャットダウンし、目詰まりを検査して除去する |
|
モーターの過熱 |
空運転、電圧の不均衡、または過負荷 |
液面を確認し、電源を確認する |
|
過度の振動 |
取り付けの緩みまたはベアリングの摩耗 |
ベースを締め、必要に応じてベアリングを交換する |
|
シールの漏れ |
メカニカルシールの摩耗 |
デュアルシールをセットで交換する |
6. メンテナンスと耐用年数
適切な設置とルーチンケアにより、高品質の220 m³/h水中汚水ポンプは以下を達成できます:
耐用年数: 8,000～15,000運転時間
MTBF (平均故障間隔): 都市サービスで3年以上
省エネ: 最適化された油圧設計により、従来のポンプと比較して最大15～25%
結論
220 m³/h高効率水中汚水ポンプは、都市の排水管理のための堅牢で費用対効果の高いソリューションです。この設置マニュアルに従うことで、オペレーターは最大の信頼性、安全性、およびライフサイクル性能を確保し、運用コストと環境リスクの両方を削減できます。
技術サポート、カスタム構成、またはOEMパートナーシップについては、本日、当社のエンジニアリングチームにお問い合わせください。
